Bích V tròn là phụ kiện kết nối chuyên dụng cho hệ thống ống gió tròn, được sử dụng phổ biến trong hệ thống thông gió, HVAC, hút bụi công nghiệp và xử lý khí thải. Sản phẩm có kết cấu dạng chữ V, kết hợp với gioăng làm kín và bulong để tạo mối nối chắc chắn, hạn chế rò rỉ khí và thuận tiện cho quá trình tháo lắp, bảo trì.
NOPOMART cung cấp bích V tròn bằng tôn mạ kẽm và inox 304, với nhiều quy cách, đường kính và độ dày khác nhau, đáp ứng nhu cầu lắp đặt hệ thống ống gió công nghiệp.
Bích V tròn là gì?

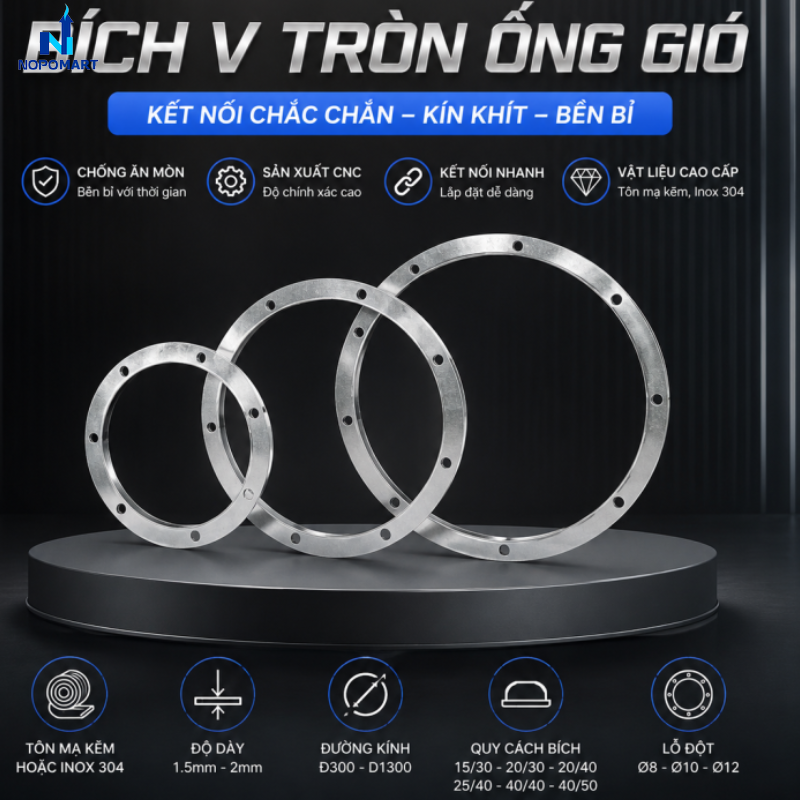

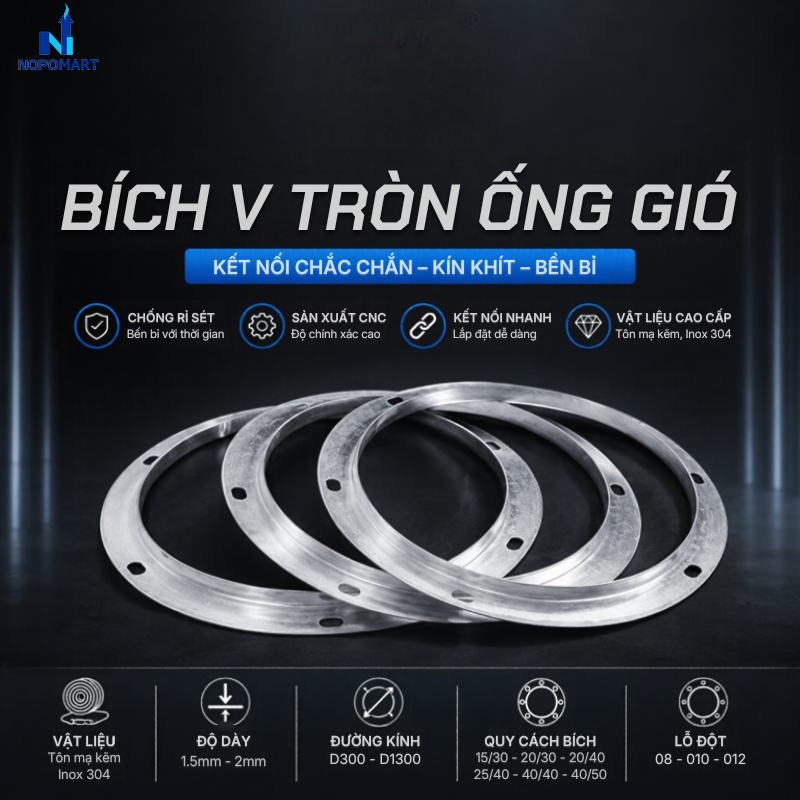

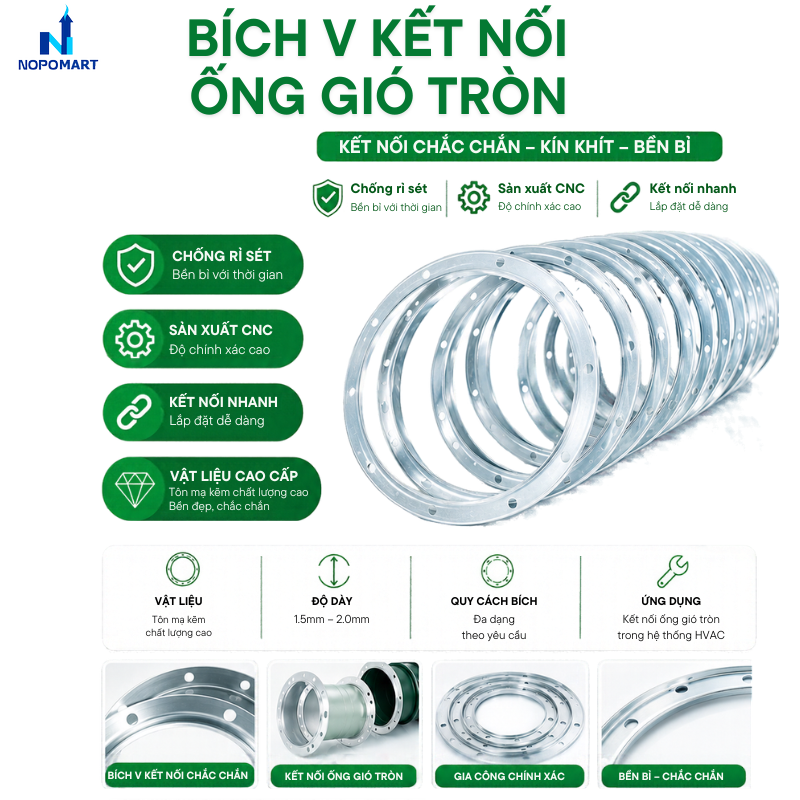

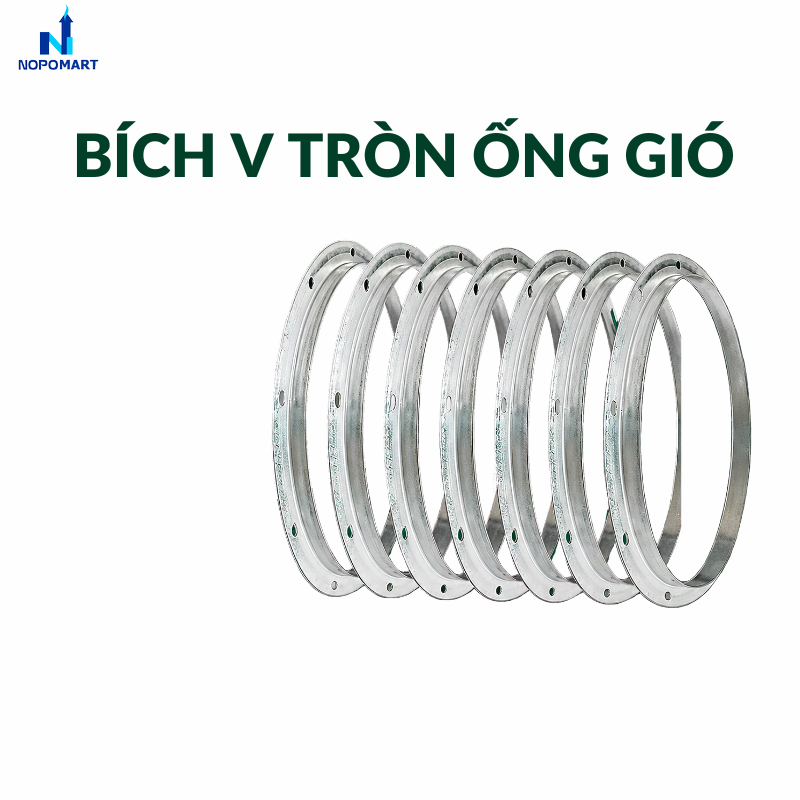

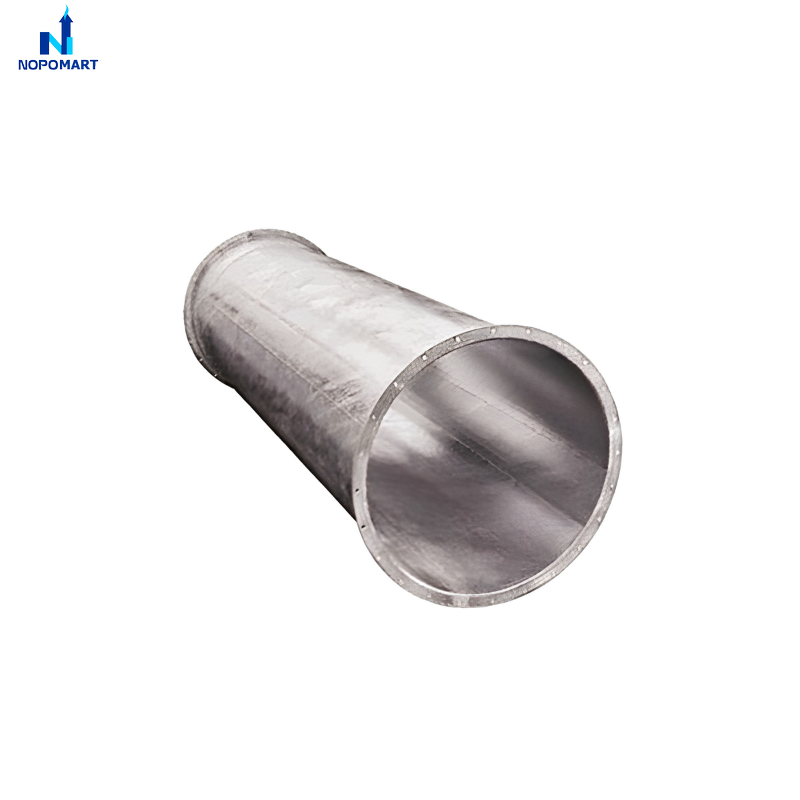

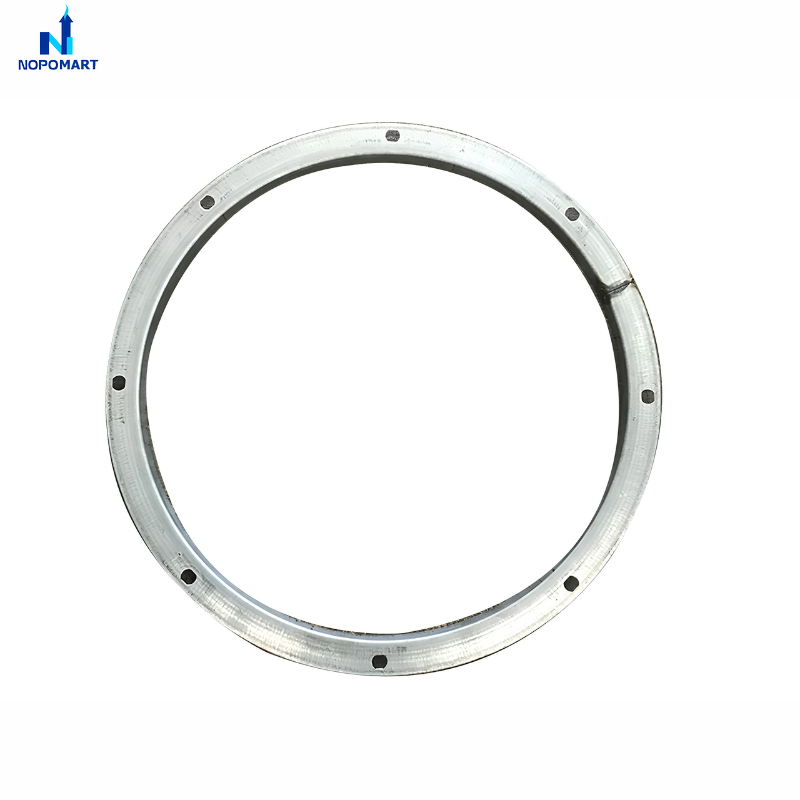

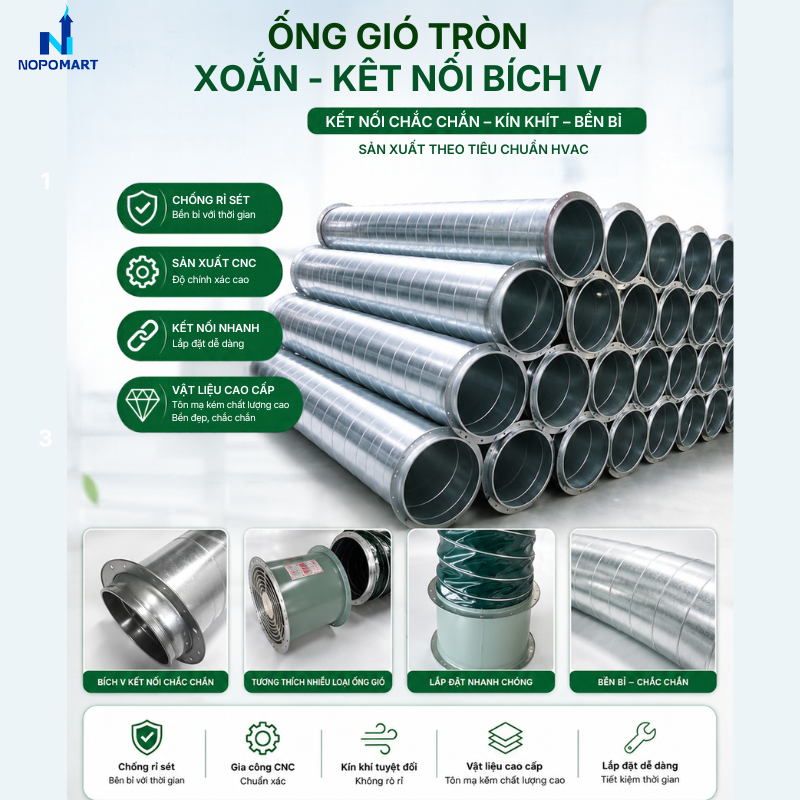

Bích V tròn là phụ kiện cơ khí có tiết diện dạng chữ V, được gia công thành vòng tròn để lắp ghép các đoạn ống gió tròn xoắn, cút tròn, tê tròn, côn thu và các phụ kiện đường ống khác. Sản phẩm thường được sử dụng cùng gioăng cao su và bulong liên kết nhằm tăng độ kín khí, đảm bảo độ chắc chắn cho mối nối và hỗ trợ tháo lắp khi cần vệ sinh hoặc bảo dưỡng hệ thống.
Bích V tròn phù hợp với nhiều hệ thống ống gió có đường kính từ D300 đến D1300 mm. Kích thước thực tế được lựa chọn theo đường kính ống, quy cách bích và yêu cầu kỹ thuật của công trình.

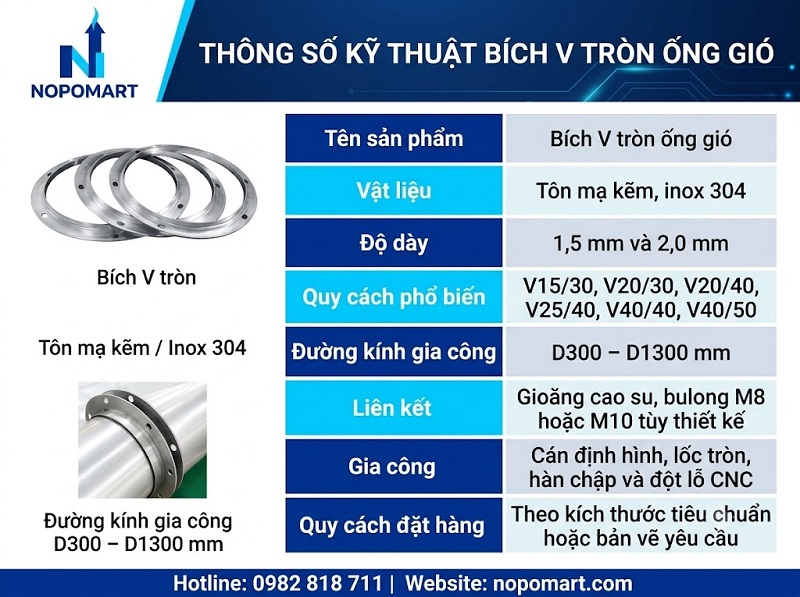

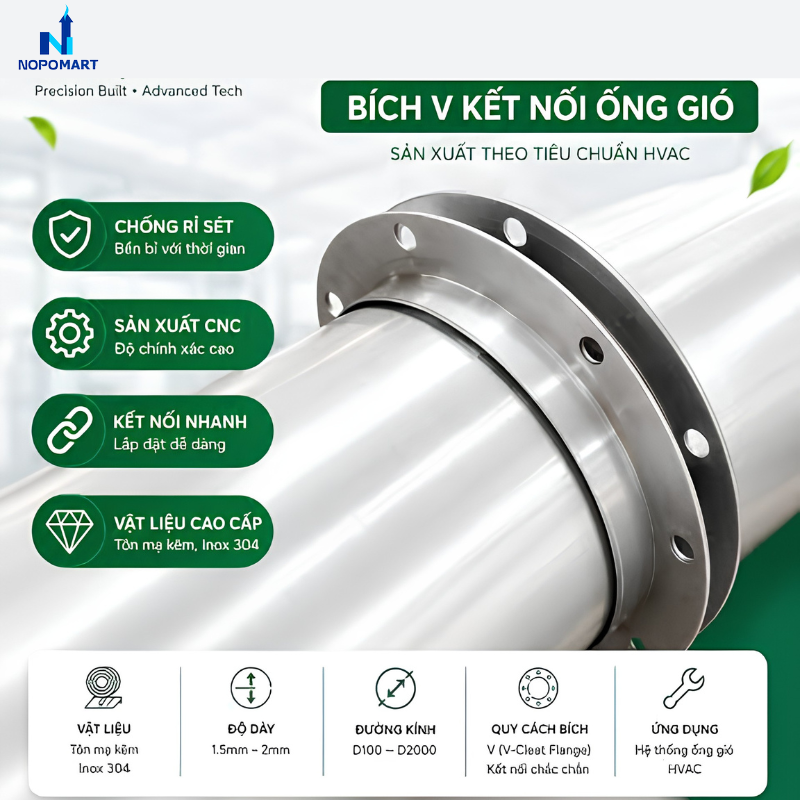

Thông số kỹ thuật bích V tròn
Bích V tròn được sản xuất với nhiều quy cách để phù hợp với từng hệ thống ống gió.
- Tên sản phẩm: Bích V tròn ống gió.
- Vật liệu: Tôn mạ kẽm, inox 304.
- Độ dày: 1,5 mm và 2,0 mm.
- Quy cách phổ biến: V15/30, V20/30, V20/40, V25/40, V40/40, V40/50.
- Đường kính gia công: D300 – D1300 mm.
- Liên kết: Gioăng cao su, bulong M8 hoặc M10 tùy thiết kế.
- Gia công: Cán định hình, lốc tròn, hàn chập và đột lỗ CNC.
- Quy cách đặt hàng: Theo kích thước tiêu chuẩn hoặc bản vẽ yêu cầu.
Lưu ý: Quy cách bích, độ dày vật liệu, đường kính lỗ và số lượng lỗ cần được xác nhận theo bản vẽ trước khi sản xuất.
Độ dày bích V tròn phổ biến
Dưới đây là bảng độ dày bích tròn V phổ biến hiện nay
| Vật liệu | Độ dày |
|---|---|
| Tôn mạ kẽm | 1,5 mm |
| Tôn mạ kẽm | 2,0 mm |
| Inox 304 | 1,5 mm |
| Inox 304 | 2,0 mm |
Việc lựa chọn độ dày phụ thuộc vào đường kính ống, tải trọng, yêu cầu liên kết và điều kiện vận hành của hệ thống.
Kích thước bích V tròn phổ biến
Dưới đây là các thông số quan trọng nhất của kích thước bích V tròn để quý khách hàng tham khảo:
Quy cách tiết diện bích
Một số quy cách bích V thường được sử dụng gồm:
- V15/30.
- V20/30.
- V20/40.
- V25/40.
- V40/40.
- V40/50.
Các ký hiệu trên thể hiện quy cách tiết diện theo cách gọi kỹ thuật của nhà sản xuất. Khi đặt hàng, khách hàng nên xác nhận bản vẽ hoặc kích thước thực tế để tránh nhầm lẫn giữa các quy cách.

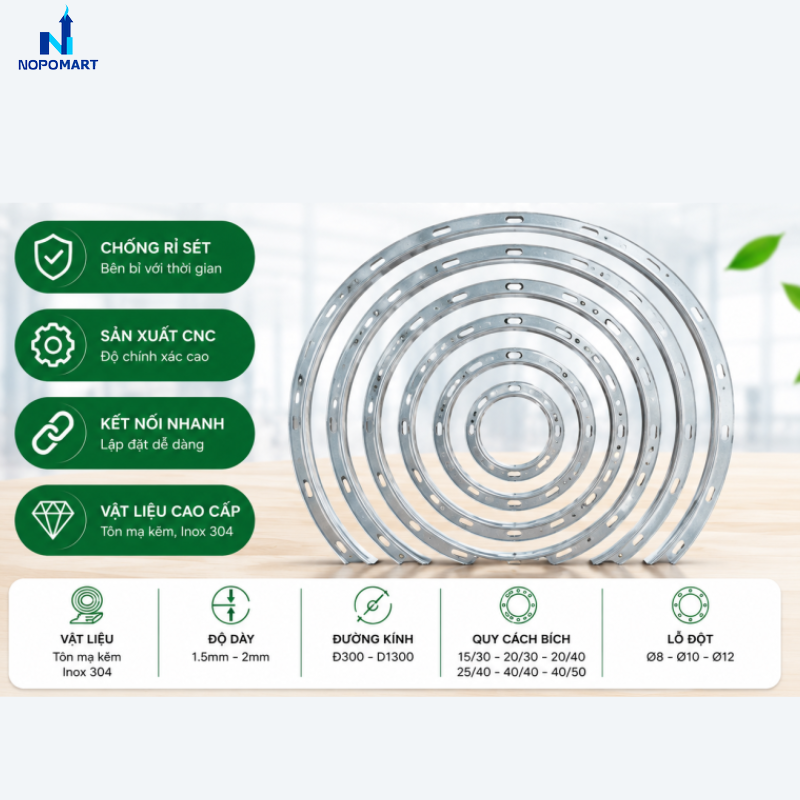

Đường kính bích V tròn
Bích V tròn có thể được gia công theo các đường kính phổ biến sau:
| STT | Đường kính |
|---|---|
| 1 | D300 mm |
| 2 | D350 mm |
| 3 | D400 mm |
| 4 | D450 mm |
| 5 | D500 mm |
| 6 | D550 mm |
| 7 | D600 mm |
| 8 | D650 mm |
| 9 | D700 mm |
| 10 | D750 mm |
| 11 | D800 mm |
| 12 | D900 mm |
| 13 | D1000 mm |
| 14 | D1100 mm |
| 15 | D1200 mm |
| 16 | D1300 mm |
Ngoài các kích thước trên, sản phẩm có thể được gia công theo đường kính, tiết diện và bản vẽ riêng của khách hàng.
Phân loại bích V tròn theo vật liệu
Hiện nay trên thị trường NOPOMART đa dạng các loại bích V tròn theo vật liệu để khách hàng có thể lựa chọn sản phẩm phù hợp nhất.
Bích V tròn tôn mạ kẽm
Bích V tròn tôn mạ kẽm có ưu điểm về chi phí, độ cứng và khả năng chống gỉ trong điều kiện sử dụng phù hợp. Đây là lựa chọn phổ biến cho các hệ thống thông gió và hút bụi công nghiệp thông thường.
- Giá thành kinh tế, phù hợp với nhiều quy mô công trình.
- Bề mặt mạ kẽm hỗ trợ chống ăn mòn.
- Dễ gia công, lắp đặt và thay thế.
- Phù hợp với hệ thống HVAC, thông gió, hút bụi và hút khói.
Bích V tròn inox 304
Bích V tròn inox 304 có khả năng chống ăn mòn tốt, phù hợp với môi trường có độ ẩm cao hoặc yêu cầu vệ sinh nghiêm ngặt.
- Chống ăn mòn tốt trong nhiều môi trường sử dụng.
- Bề mặt bền, dễ vệ sinh.
- Phù hợp với nhà máy thực phẩm, dược phẩm và điện tử.
- Có thể sử dụng trong một số hệ thống hút hơi hóa chất khi vật liệu đáp ứng điều kiện làm việc thực tế.
Đối với môi trường hóa chất có tính ăn mòn mạnh, cần kiểm tra thành phần hóa chất, nồng độ và nhiệt độ để lựa chọn vật liệu phù hợp.
Quy trình sản xuất bích V tròn bằng CNC
Bích V tròn được sản xuất qua nhiều công đoạn nhằm đảm bảo hình dạng, độ đồng đều và độ chính xác khi lắp ghép.
Bước 1: Xả cuộn vật liệu
Nguyên liệu đầu vào là cuộn tôn mạ kẽm hoặc inox 304. Vật liệu được đưa qua máy xả băng CNC, cắt thành các dải có chiều rộng phù hợp, thường gồm 60 mm và 80 mm, sau đó cuộn lại để cấp liệu cho dây chuyền.
Bước 2: Cán định hình chữ V
Các dải vật liệu đi qua hệ thống lô cán tự động để nắn phẳng và tạo tiết diện chữ V. Công đoạn này quyết định hình dạng và độ đồng đều của thanh bích.
Bước 3: Lốc tròn theo đường kính
Thanh V tiếp tục được đưa vào máy lốc tròn. Người vận hành cài đặt đường kính theo yêu cầu để thiết bị điều chỉnh con lăn và tạo thành vòng bích.
Công đoạn lốc tròn giúp kiểm soát độ tròn, độ đồng tâm và khả năng khớp nối với ống gió.
Bước 4: Hàn chập tạo vòng bích
Hai đầu thanh V sau khi lốc được đưa vào máy hàn chập để tạo thành vòng bích hoàn chỉnh. Mối hàn cần đảm bảo độ chắc chắn, hình dạng đồng đều và không gây cản trở khi lắp đặt.
Bước 5: Đột lỗ CNC

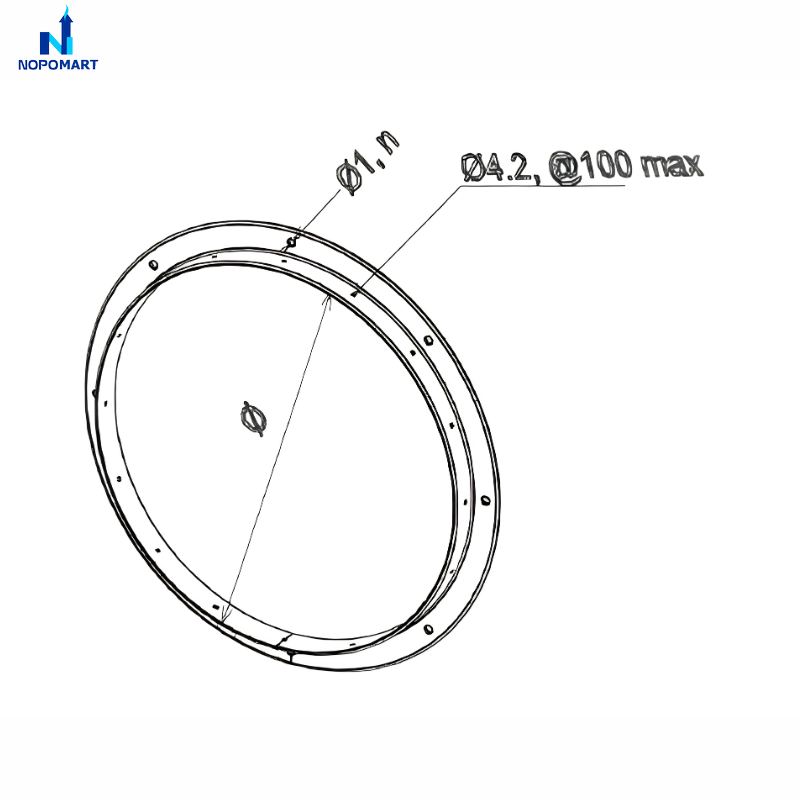

Vòng bích được chuyển sang công đoạn đột lỗ. Đường kính lỗ, số lượng và vị trí lỗ được thiết lập theo bản vẽ, đảm bảo các điểm liên kết được phân bố phù hợp.
Tùy thiết kế, lỗ liên kết có thể sử dụng các đường kính như Φ8 mm, Φ10 mm hoặc Φ12 mm.

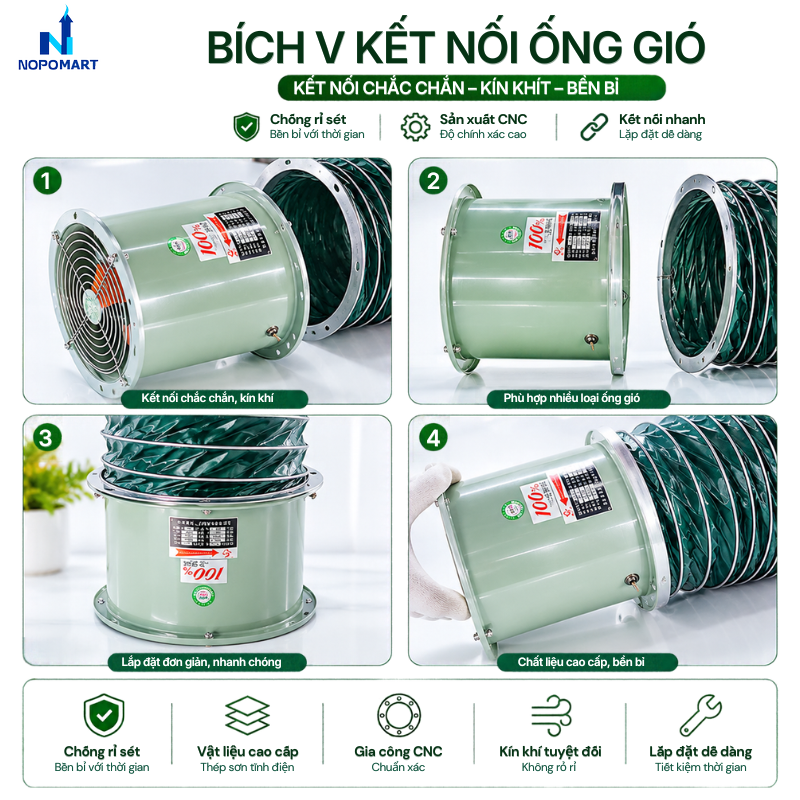

Phương pháp lắp đặt bích V tròn
Có 2 phương pháp lắp bích V tròn phổ biến, tùy thuộc vào cấu tạo đầu ống và yêu cầu thi công.
Lắp bích bên trong cổ ống
Bích được đưa vào bên trong đầu ống gió hoặc phụ kiện, sau đó cố định bằng hàn điểm hoặc vít tự khoan. Vị trí tiếp xúc có thể được bổ sung keo làm kín phù hợp.
- Ưu điểm: Mối liên kết chắc chắn, hỗ trợ làm kín khi thi công đúng kỹ thuật.
- Hạn chế: Khả năng xoay và căn chỉnh bích sau khi cố định bị hạn chế.
Lắp bích bên ngoài cổ ống
Đây là phương án thường được lựa chọn khi cần thuận tiện cho việc căn chỉnh và tháo lắp.
- Chuẩn bị đầu ống hoặc phụ kiện theo thiết kế, tạo gờ chặn nếu cần.
- Lắp bích V bên ngoài cổ ống.
- Bố trí gioăng cao su tại vị trí tiếp giáp giữa hai mặt bích.
- Căn chỉnh các lỗ liên kết và siết bulong M8 hoặc M10 theo thiết kế.
- Bổ sung keo làm kín tương thích với vật liệu và môi trường sử dụng nếu cần.
Ưu điểm của phương pháp này là dễ căn chỉnh vị trí bulong, thuận tiện tháo lắp và hỗ trợ bảo trì hệ thống. Khả năng xoay bích phụ thuộc vào cấu tạo liên kết và cách cố định thực tế.
Ưu điểm của bích V tròn
Bích V tròn được sử dụng rộng rãi trong hệ thống ống gió công nghiệp nhờ các ưu điểm:
- Liên kết chắc chắn: Tạo mối nối ổn định giữa các đoạn ống và phụ kiện.
- Hỗ trợ làm kín: Kết hợp gioăng và bulong để hạn chế rò rỉ khí.
- Dễ lắp đặt: Thuận tiện căn chỉnh khi ghép nối đường ống.
- Dễ bảo trì: Có thể tháo rời khi cần vệ sinh, sửa chữa hoặc thay thế.
- Đa dạng vật liệu: Có lựa chọn tôn mạ kẽm và inox 304.
- Gia công linh hoạt: Đáp ứng nhiều đường kính và quy cách theo bản vẽ.
Để đạt độ kín khí tốt, cần lựa chọn đúng gioăng, siết bulong đồng đều và kiểm tra chất lượng mối nối sau khi lắp đặt.
Ứng dụng của bích V tròn
Bích V tròn được sử dụng để kết nối đường ống và phụ kiện trong nhiều hệ thống công nghiệp, bao gồm:
- Hệ thống thông gió nhà xưởng và HVAC.
- Hệ thống hút bụi công nghiệp.
- Hệ thống hút khói lò hơi.
- Hệ thống hút khói và khí hàn.
- Hệ thống xử lý khí thải.
- Đường ống hút hơi hóa chất.
- Hệ thống thông gió nhà máy thực phẩm và dược phẩm.
- Hệ thống hút khí tại nhà máy điện tử, PCB.
- Hệ thống thông gió và hút khí tại nhà máy xi mạ.
Việc lựa chọn vật liệu và quy cách bích cần căn cứ vào môi trường làm việc, đường kính ống, lưu lượng, áp suất và yêu cầu kỹ thuật của từng hệ thống.
Báo giá bích V tròn
Giá bích V tròn phụ thuộc vào vật liệu, độ dày, quy cách tiết diện, đường kính, số lượng và yêu cầu gia công.
- Vật liệu: Tôn mạ kẽm hoặc inox 304.
- Độ dày: 1,5 mm hoặc 2,0 mm.
- Kích thước: Đường kính càng lớn, lượng vật liệu sử dụng thường càng nhiều.
- Quy cách gia công: Số lượng lỗ, đường kính lỗ và yêu cầu kỹ thuật riêng.
- Số lượng đặt hàng: Đơn hàng lớn có thể tối ưu chi phí sản xuất và vận chuyển.
Để nhận báo giá chính xác, khách hàng nên cung cấp vật liệu, độ dày, đường kính bích, quy cách tiết diện và số lượng cần đặt. Với sản phẩm phi tiêu chuẩn, bản vẽ kỹ thuật sẽ giúp quá trình báo giá và sản xuất chính xác hơn.
Mua bích V tròn tại NOPOMART
NOPOMART cung cấp bích V tròn phục vụ các hệ thống thông gió, hút bụi và xử lý khí thải công nghiệp. Sản phẩm có thể được lựa chọn theo vật liệu, độ dày, đường kính và quy cách phù hợp với yêu cầu của từng công trình.
Khi đặt mua bích V tròn tại NOPOMART, khách hàng được hỗ trợ:
- Tư vấn lựa chọn quy cách theo hệ thống ống gió.
- Cung cấp sản phẩm bằng tôn mạ kẽm hoặc inox 304.
- Tiếp nhận yêu cầu gia công theo bản vẽ.
- Hỗ trợ xác nhận thông số trước khi sản xuất.
- Tư vấn phương án đặt hàng phù hợp với nhu cầu thực tế.
