Biến Tần 1 Pha 220V Ra 3 Pha 380V

Biến tần 1 pha 220v ra 3 pha 380v mang lại sự tiện lợi tuyệt vời cho các hộ kinh doanh muốn vận hành máy móc công suất lớn tại khu vực không có điện 3 pha nhờ sự hỗ trợ của NOPOMART. Thiết bị chuyển đổi dòng điện thông minh này giúp bạn tiết kiệm chi phí lắp đặt lưới điện mới và tối ưu hóa hiệu suất bộ biến đổi tần số đa năng.

1. Biến Tần 1 Pha 220V Ra 3 Pha 380V Giá Tốt Đấu Nối Dễ Dàng

Nhu cầu sử dụng thiết bị cơ khí công nghiệp trong các xưởng sản xuất nhỏ và hộ gia đình ngày càng tăng cao. Tuy nhiên rào cản lớn nhất chính là hệ thống điện lưới dân dụng thường chỉ có 1 pha 220V trong khi các loại máy móc như máy tiện CNC máy phay hay máy nén khí lại yêu cầu nguồn điện 3 pha 380V. Giải pháp sử dụng biến tần 1 pha 220V ra 3 pha 380V chính là chìa khóa vàng để giải quyết triệt để vấn đề này mà không cần tốn kém hàng chục triệu đồng để kéo điện 3 pha từ trạm biến áp.

Dòng thiết bị này hoạt động dựa trên nguyên lý biến đổi điện áp một chiều trung gian và sử dụng phương pháp điều chế độ rộng xung PWM để tạo ra nguồn điện 3 pha xoay chiều có điện áp 380V. So với các giải pháp cũ như dùng tụ điện hoặc máy phát điện việc sử dụng biến tần mang lại độ ổn định cao hơn rất nhiều. Thiết bị không chỉ chuyển đổi điện áp mà còn tích hợp các tính năng bảo vệ động cơ toàn diện giúp nâng cao tuổi thọ máy móc và tiết kiệm điện năng một cách đáng kể.

Việc lắp đặt và vận hành thiết bị hiện nay đã được đơn giản hóa tối đa. Hầu hết các dòng máy cung cấp bởi NOPOMART đều có sơ đồ đấu nối rõ ràng và màn hình hiển thị trực quan. Chỉ với vài thao tác cơ bản người dùng có thể dễ dàng cài đặt các thông số như tần số thời gian tăng tốc và giảm tốc theo ý muốn.

2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Tần 1 Pha 220V Ra 3 Pha 220V

Để hiểu rõ tại sao một thiết bị nhỏ gọn có thể nâng điện áp từ 220V lên 380V chúng ta cần phân tích cấu trúc mạch điện bên trong. Khác với các dòng biến tần 1 pha 220v ra 3 pha 220v thông thường bộ chuyển đổi ra 380V được trang bị thêm mạch nhân áp đặc biệt hoặc biến áp xung để đạt được điện áp đầu ra mong muốn.

2.1. Các Thành Phần Linh Kiện Chính

Một bộ biến tần 1 pha chất lượng cao thường bao gồm các khối chức năng chính sau:

• Bộ chỉnh lưu: Sử dụng các diode công suất lớn để chuyển đổi điện áp AC 220V thành điện áp DC.
• Bộ lọc điện áp: Gồm các tụ điện dung lượng lớn giúp ổn định dòng điện DC và lưu trữ năng lượng.
• Mạch nhân áp: Đây là điểm khác biệt cốt lõi giúp nâng điện áp DC lên mức đủ cao để tạo ra đầu ra 380V AC.
• Bộ nghịch lưu (Inverter): Sử dụng các linh kiện bán dẫn như IGBT để băm xung điện áp DC thành sóng sine 3 pha.
• Khối điều khiển: Vi xử lý thông minh quản lý mọi hoạt động và bảo vệ thiết bị khi gặp sự cố.

2.2. Cơ Chế Chuyển Đổi Năng Lượng Chi Tiết

Quá trình biến đổi diễn ra theo trình tự khép kín. Đầu tiên dòng điện dân dụng 220V đi vào máy sẽ được nắn thành điện một chiều. Sau đó thông qua mạch nâng áp điện áp này được đẩy lên ngưỡng khoảng 540V DC đến 600V DC. Cuối cùng bộ nghịch lưu sẽ điều khiển việc đóng ngắt các IGBT theo thuật toán lập trình sẵn để tạo ra nguồn điện 3 pha xoay chiều có biên độ 380V và tần số có thể thay đổi được từ 0Hz đến 400Hz.

Nghiên cứu từ các chuyên gia điện lực tại Việt Nam cho thấy việc sử dụng biến tần 1 pha 220v ra 3 pha 380v giúp giảm dòng khởi động xuống chỉ còn 1.5 lần dòng định mức thay vì 6 lần như cách khởi động trực tiếp. Điều này giúp hệ thống điện lưới trong gia đình không bị sụt áp đột ngột gây hư hỏng cho các thiết bị điện tử khác như tivi hay tủ lạnh.

3. Hướng Dẫn Cách Đấu Nối Và Cài Đặt Thiết Bị Chi Tiết

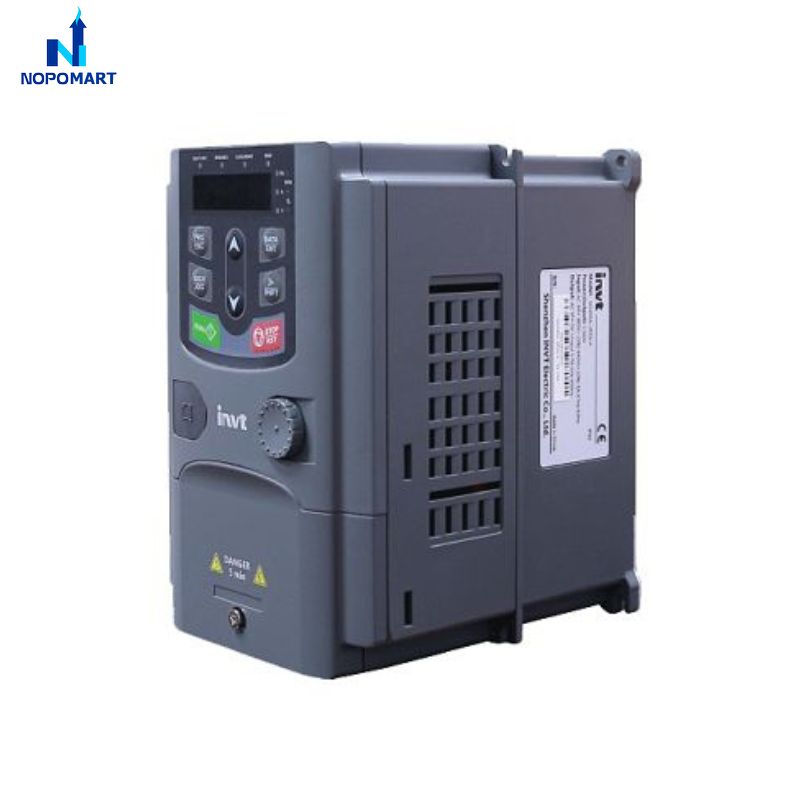

Một trong những ưu điểm khiến người dùng yêu thích sản phẩm tại NOPOMART chính là khả năng đấu nối cực kỳ đơn giản. Bạn không cần phải là một kỹ sư điện chuyên nghiệp cũng có thể tự mình vận hành thiết bị sau khi đọc kỹ các hướng dẫn dưới đây. Đối với các dòng máy phổ biến như biến tần invt 4kw sơ đồ chân cắm luôn được tiêu chuẩn hóa.

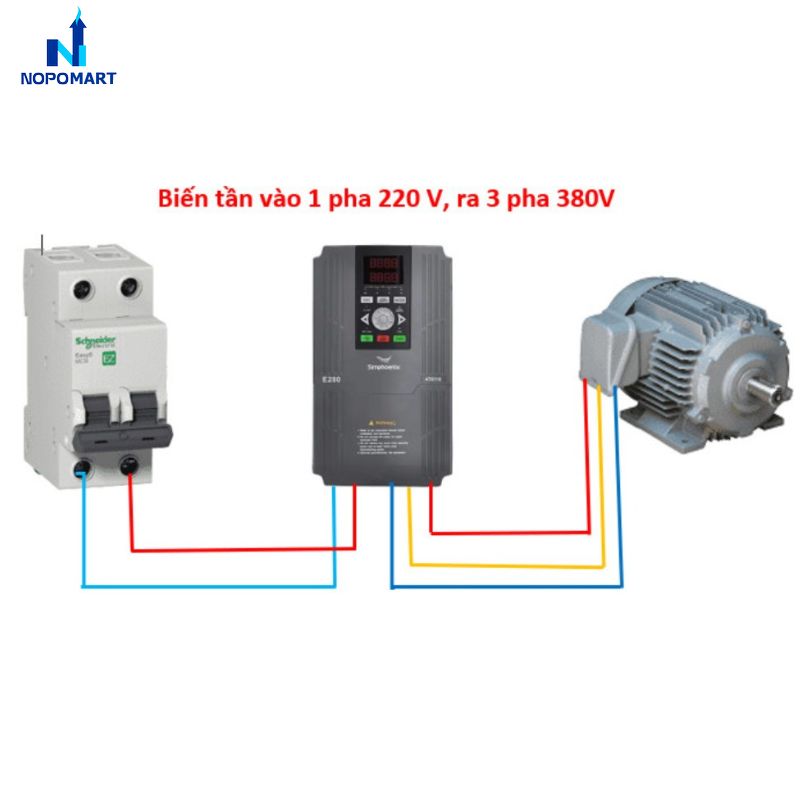

3.1. Quy Trình 4 Bước Đấu Nối An Toàn

Trước khi thực hiện hãy đảm bảo bạn đã ngắt nguồn điện tổng để đảm bảo an toàn tuyệt đối. Các bước thực hiện cụ thể như sau:

1. Bước 1: Kết nối nguồn vào: Đưa hai dây nguồn 220V dân dụng vào các chân ký hiệu L và N (hoặc R và T tùy dòng máy) trên cầu đấu của biến tần.
2. Bước 2: Kết nối động cơ: Sử dụng cáp điện 3 lõi nối từ các chân đầu ra U V W của biến tần đến 3 đầu dây của động cơ 3 pha 380V. Lưu ý không cần nối dây trung tính vào động cơ.
3. Bước 3: Nối đất (Grounding): Kết nối dây tiếp địa vào chân ký hiệu PE để triệt tiêu dòng rò đảm bảo an toàn cho người sử dụng và tránh nhiễu điện từ.
4. Bước 4: Kiểm tra lại: Dùng đồng hồ vạn năng kiểm tra độ chắc chắn của các đầu cốt và đảm bảo không có sự chạm chập giữa các pha.

3.2. Cách Tính Toán Công Suất Và Cài Đặt Thông Số

Việc tính toán dòng điện đầu vào rất quan trọng để lựa chọn dây dẫn và aptomat phù hợp. Vì biến tần thực hiện việc nâng áp nên dòng điện đầu vào sẽ cao hơn dòng điện đầu ra. Công thức ước tính đơn giản là: Dòng vào (I1) = [Công suất (P) / 220V] / Hiệu suất. Ví dụ với một thiết bị 2.2kW dòng điện đầu vào có thể lên tới 15A đến 18A trong khi dòng ra chỉ khoảng 5A.

Sau khi cấp nguồn màn hình sẽ hiển thị trạng thái sẵn sàng. Bạn cần cài đặt một số mã lệnh cơ bản sau:

• P0.01: Chọn nguồn lệnh chạy (0 là dùng bàn phím 1 là dùng công tắc ngoài).
• P0.11: Thời gian tăng tốc (Nên để từ 5 giây đến 10 giây để tránh sốc tải).
• P0.12: Thời gian giảm tốc.
• P2.01: Cài đặt công suất định mức của động cơ theo nhãn mác.

4. Bảng Giá Và Tiêu Chí Lựa Chọn Công Suất Phù Hợp

Giá thành luôn là vấn đề được khách hàng quan tâm hàng đầu. Hiện nay trên thị trường có nhiều phân khúc khác nhau từ biến tần giá rẻ đến các dòng cao cấp. NOPOMART cam kết cung cấp các sản phẩm có sự cân bằng hoàn hảo giữa hiệu năng và giá trị đầu tư. Đặc biệt các dòng biến tần 1 pha 220V ra 3 pha 380V luôn có mức giá cạnh tranh nhất khi mua số lượng lớn.

4.1. Bảng Giá Tham Khảo Các Dòng Biến Tần Phổ Biến

Dưới đây là bảng giá cập nhật mới nhất cho các model được ưa chuộng tại Việt Nam. Giá có thể thay đổi tùy theo thời điểm và chương trình khuyến mãi của nhà phân phối.

4.2. Kinh Nghiệm Chọn Mua Tránh Lãng Phí

Để chọn được biến tần 1 pha phù hợp bạn cần liệt kê danh sách các tải cần sử dụng. Đối với tải nhẹ như quạt hay máy bơm nước ly tâm bạn chỉ cần chọn biến tần có công suất bằng với động cơ. Tuy nhiên với tải nặng có lực quán tính lớn hoặc yêu cầu momen khởi động cao như máy nghiền đá máy ép thủy lực bạn bắt buộc phải chọn dư công suất. Ngoài ra hãy ưu tiên các thương hiệu có dịch vụ bảo hành tốt và linh kiện thay thế sẵn có tại Việt Nam.

5. Ưu Điểm Và Lợi ÍCH Khi Sử Dụng Sản Phẩm Tại NOPOMART

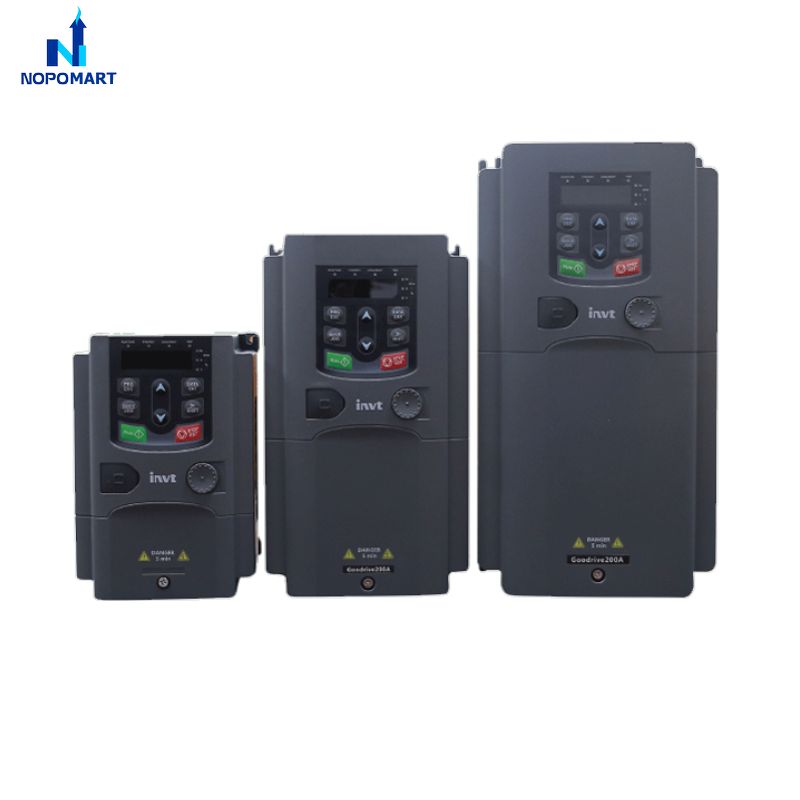

Khi mua hàng tại NOPOMART bạn không chỉ nhận được một thiết bị phần cứng mà còn nhận được cả một hệ sinh thái giải pháp kỹ thuật. Chúng tôi tự hào là đơn vị tiên phong trong việc cung cấp các dòng biến tần 1 pha chất lượng cao đặc biệt là dòng biến tần gd20 với khả năng chịu quá tải lên tới 150 phần trăm trong vòng 60 giây.

5.1. Những Giá Trị Vượt Trội Cho Doanh Nghiệp

Việc ứng dụng bộ chuyển đổi nguồn mang lại 5 lợi ích then chốt mà bất kỳ chủ xưởng nào cũng mong muốn:

• Tiết kiệm chi phí đầu tư: Không cần xây dựng trạm biến áp hay đăng ký thủ tục điện 3 pha phức tạp với điện lực.
• Bảo vệ động cơ hoàn hảo: Chống mất pha quá dòng quá áp thấp áp và ngắn mạch. Điều này cực kỳ quan trọng đối với các dòng biến tần inverter invt 4kw hoạt động trong môi trường điện lưới không ổn định.
• Khởi động êm ái: Giảm rung chấn cơ khí bảo vệ vòng bi và bánh răng của máy móc sản xuất.
• Điều chỉnh tốc độ linh hoạt: Cho phép thay đổi tốc độ máy theo nhu cầu sản xuất thực tế giúp nâng cao chất lượng thành phẩm.
• Kích thước nhỏ gọn: Dễ dàng lắp đặt vào bên trong các tủ điện điều khiển sẵn có của máy.

5.2. Chính Sách Bảo Hành Và Hỗ Trợ Kỹ Thuật Tận Tâm

NOPOMART luôn đồng hành cùng quý khách trong suốt quá trình sử dụng. Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ cài đặt qua video call hoặc trực tiếp tại công trình. Chúng tôi áp dụng chính sách bảo hành 1 đổi 1 trong vòng 12 tháng đối với các lỗi từ nhà sản xuất giúp quý khách hoàn toàn yên tâm sản xuất kinh doanh.

Bên cạnh đó chúng tôi còn cung cấp các giải pháp bán chéo như tủ điện trọn gói rèm nhựa ngăn lạnh hay hệ thống giám sát năng lượng thông minh. Quý khách có thể tìm thấy mọi thiết bị phụ trợ cần thiết tại website của chúng tôi để xây dựng một quy trình vận hành hoàn hảo nhất.

Sử dụng biến tần 1 pha 220V ra 3 pha 380V là một bước tiến quan trọng trong việc hiện đại hóa xưởng sản xuất tại Việt Nam. Với mức giá đầu tư hợp lý và những lợi ích to lớn về mặt kỹ thuật đây chắc chắn là thiết bị không thể thiếu cho các nhà xưởng thông minh hiện nay. Hãy để NOPOMART đồng hành cùng bạn trên con đường phát triển bền vững và hiệu quả nhất.
