Mạch Rũ Bụi 24V

Mạch rũ bụi 24V tích hợp công nghệ lập trình vi xử lý thông minh tại NOPOMART giúp tối ưu hóa quá trình làm sạch hệ thống lọc bụi công nghiệp một cách tự động và ổn định. Sản phẩm chính là giải pháp nâng cao hiệu suất làm việc cho bộ điều khiển xung và hộp điều khiển lọc bụi hiệu quả.

1. Phân Loại Và Thông Số Mạch Rũ Bụi 24V Phổ Biến

Để đáp ứng nhu cầu đa dạng từ các nhà máy xi măng, xưởng gỗ đến các khu chế xuất thực phẩm, hệ thống điều khiển xung điện từ được chia thành nhiều phân khúc dựa trên số lượng cổng ra. Việc lựa chọn đúng số lượng kênh điều khiển không chỉ giúp tiết kiệm chi phí đầu tư ban đầu mà còn đảm bảo tính thẩm mỹ và gọn gàng cho tủ điện điều khiển trung tâm.

Tại NOPOMART, chúng tôi cung cấp các dòng sản phẩm có độ bền cao, chịu được môi trường nhiệt độ khắc nghiệt và độ ẩm lớn trong các khu vực sản xuất. Tùy vào quy mô của hệ thống lọc bụi tay áo, quý khách có thể lựa chọn các loại mạch sau:

1.1. Mạch Điều Khiển Rũ Bụi 10 Cổng Và 20 Cổng

Đây là hai dòng sản phẩm bán chạy nhất nhờ tính linh hoạt cao. Mạch 10 cổng thường dùng cho các hệ thống lọc bụi đơn lẻ, công suất nhỏ. Trong khi đó, mạch 20 cổng hoặc các dòng mở rộng lên đến 40, 60 cổng thường được ứng dụng trong các hệ thống lọc bụi trung tâm lớn, nơi cần điều khiển hàng loạt van điện từ theo một trình tự thời gian khép kín.

1.2. Bảng Thông Số Kỹ Thuật Của Mạch Rũ Bụi 24V

Việc nắm rõ thông số kỹ thuật giúp kỹ thuật viên vận hành hệ thống một cách an toàn và hiệu quả nhất. Dưới đây là bảng tổng hợp các chỉ số quan trọng của dòng mạch điều khiển rũ bụi 24v tiêu chuẩn:

2. Đặc Điểm Nổi Bật Của Mạch Rũ Bụi 24V

Sự ra đời của Mạch rũ bụi 24V đã thay đổi hoàn toàn cách thức vận hành các hệ thống lọc bụi tay áo cổ điển. Trước đây, việc sử dụng Mạch rũ bụi 220 V đôi khi gây ra những lo ngại về an toàn điện trong môi trường bụi bặm và dễ cháy nổ. Dòng điện DC 24V cung cấp một giải pháp an toàn hơn cho người vận hành và thiết bị.

2.1. Khả Năng Lập Trình Thời Gian Linh Hoạt Của Mạch Rũ Bụi 24V

Điểm mạnh nhất của thiết bị này là khả năng tùy chỉnh thời gian đóng cắt van một cách cực kỳ chuẩn xác. Cấu tạo và chức năng của Mạch rũ bụi hiện đại cho phép người dùng can thiệp vào ba thông số chính: thời gian xung khí (Width), thời gian chờ giữa các van (Interval) và thời gian nghỉ giữa các chu kỳ (Cycle). Sự chính xác này giúp túi lọc bụi được làm sạch triệt để mà không gây lãng phí khí nén.

2.2. Thiết Kế Công Nghiệp Bền Bỉ Của Mạch Rũ Bụi 24V

Vỏ hộp của timer rũ bụi 24v thường được làm bằng nhựa ABS chịu nhiệt hoặc hợp kim nhôm sơn tĩnh điện đạt tiêu chuẩn IP65. Điều này bảo vệ các linh kiện vi mạch bên trong khỏi sự xâm nhập của bụi mịn và hơi ẩm, hai tác nhân hàng đầu gây ra Sự cố thường gặp ở Van rũ bụi và mạch điều khiển. Các đầu nối dây (terminal) được thiết kế dạng vít kẹp chắc chắn, đảm bảo tín hiệu truyền tải liên tục không bị chập chờn do rung động cơ khí.

3. Cách Lập Trình Thời Gian Trên Mạch Rũ Bụi 24V

Để hệ thống lọc bụi hoạt động với hiệu suất cao nhất, việc cài đặt các thông số thời gian trên mạch điều khiển là vô cùng quan trọng. Nếu thời gian xung quá ngắn, túi lọc sẽ không sạch bụi, làm tăng trở lực hệ thống. Ngược lại, nếu thời gian xung quá dài, lượng khí nén tiêu thụ sẽ tăng vọt và có thể làm hỏng vải túi lọc. Dưới đây là hướng dẫn chi tiết từ chuyên gia NOPOMART.

3.1. Các Bước Cài Đặt Thông Số Cơ Bản Của Mạch Rũ Bụi 24V

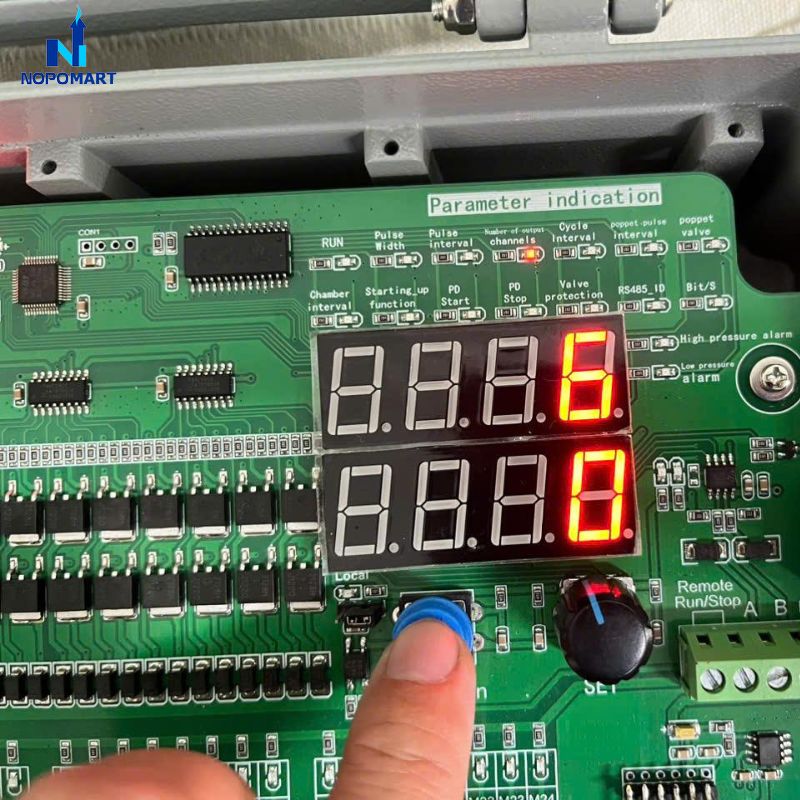

Hầu hết các dòng mạch hiện nay đều sử dụng phím bấm mềm và màn hình LED hiển thị trực quan. Quy trình cài đặt thường bao gồm các bước sau:

• Bước 1: Nhấn phím Menu hoặc Set để bắt đầu chế độ cài đặt.
• Bước 2: Chọn thông số F1 (Pulse Width) – Thời gian mở van. Thông thường giá trị này để từ 0.05s đến 0.15s là tối ưu.
• Bước 3: Chọn thông số F2 (Pulse Interval) – Thời gian trễ giữa hai van liên tiếp. Giá trị khuyến nghị là từ 10s đến 30s tùy lượng bụi.
• Bước 4: Chọn thông số F3 (Cycle Interval) – Thời gian nghỉ sau khi hoàn thành một vòng rũ hết tất cả các túi.
• Bước 5: Nhấn Save hoặc nhấn giữ nút Set để lưu lại cấu hình.

3.2. Ví Dụ Tính Toán Thời Gian Rũ Bụi Tối Ưu

Giả sử bạn có một hệ thống lọc bụi gồm 10 hàng túi, mỗi hàng có 1 van rũ bụi. Bạn cài đặt thời gian xung là 0.1 giây và thời gian trễ giữa các van là 20 giây. Tổng thời gian cho một chu kỳ rũ bụi hoàn chỉnh sẽ được tính như sau:

4. Sơ Đồ Đấu Nối Dây Cho Mạch Rũ Bụi 24V An Toàn

Việc đấu nối đúng kỹ thuật không chỉ giúp thiết bị vận hành ổn định mà còn ngăn ngừa các nguy cơ chập cháy. Cách lắp đặt Van rũ bụi đúng kỹ thuật bắt đầu từ việc hiểu rõ sơ đồ mạch điện. NOPOMART khuyến cáo quý khách nên sử dụng dây dẫn có tiết diện từ 0.75mm2 trở lên và có đánh số đầu dây để dễ dàng bảo trì về sau.

4.1. Kết Nối Nguồn Và Van Điện Từ Của Mạch Rũ Bụi 24V

Trong sơ đồ đấu nối tiêu chuẩn, mạch rũ bụi 24V sẽ nhận nguồn xoay chiều 220V vào chân AC-IN. Bên trong mạch đã tích hợp sẵn bộ chuyển đổi nguồn sang 24VDC để cung cấp cho các chân ra (Output). Các chân COM (Common) thường được nối chung với một cực của tất cả các van điện từ, cực còn lại của mỗi van sẽ được nối về các chân ký hiệu từ 1, 2, 3… đến n trên bo mạch.

4.2. Lưu Ý Về Chống Nhiễu Và Bảo Vệ

Do Nguyên lý hoạt động của Van rũ bụi khí nén dựa trên cuộn coil điện từ, khi ngắt dòng điện đột ngột sẽ sinh ra dòng điện cảm ứng ngược lớn. Các bo mạch chất lượng tại NOPOMART luôn tích hợp diode chống dòng ngược để bảo vệ transistor đầu ra. Tuy nhiên, nếu khoảng cách từ mạch đến van quá xa (trên 50m), bạn nên sử dụng dây cáp chống nhiễu và bọc trong ống luồn dây điện chuyên dụng.

5. Lợi Ích Của Hệ Thống Điều Khiển Mạch Rũ Bụi 24V

Việc đầu tư một mạch điều khiển rũ bụi 24v chất lượng không chỉ đơn thuần là mua một thiết bị điện, mà là giải pháp bảo vệ toàn bộ Vai trò của Van rũ bụi trong hệ thống lọc bụi. Sự chuẩn xác trong thời gian đóng mở giúp kéo dài tuổi thọ của cả túi lọc và van điện từ, hai linh kiện có chi phí thay thế rất cao trong hệ thống công nghiệp.

5.1. Tiết Kiệm Năng Lượng Khí Nén

Khí nén là một trong những dạng năng lượng đắt đỏ nhất trong nhà máy. Theo nghiên cứu, một hệ thống lọc bụi cài đặt sai thời gian có thể lãng phí tới 40% lượng khí nén tiêu thụ. Mạch điều khiển thông minh giúp bạn kiểm soát chính xác lượng khí cần thiết cho mỗi lần rũ, từ đó giảm tải cho máy nén khí và tiết kiệm điện năng đáng kể cho doanh nghiệp.

5.2. Đảm Bảo Hiệu Suất Lọc Bụi Ổn Định

Khi túi lọc bụi được rũ định kỳ và chuẩn xác, áp suất chênh lệch (Delta P) qua hệ thống sẽ luôn được duy trì ở mức thấp. Điều này giúp quạt hút bụi hoạt động đúng công suất thiết kế, đảm bảo môi trường làm việc luôn trong lành và tuân thủ các quy định về bảo vệ môi trường của nhà nước. Đây là một lợi thế cực lớn giúp doanh nghiệp nâng cao uy tín và phát triển bền vững.

6. Báo Giá Và Chính Sách Bảo Hành Mạch Rũ Bụi 24V Tại NOPOMART

Giá thành của mạch rũ bụi 24V phụ thuộc vào số lượng cổng ra và các tính năng tích hợp thêm như hiển thị áp suất, kết nối truyền thông RS485. NOPOMART luôn cam kết mang đến mức giá cạnh tranh nhất đi kèm với chất lượng linh kiện loại 1. Quý khách có thể tham khảo Báo giá Van rũ bụi công nghiệp để có cái nhìn tổng quát về chi phí thiết bị cho hệ thống của mình.

6.1. Bảng Giá Tham Khảo Các Dòng Mạch Rũ Bụi 24V

Lưu ý: Bảng giá dưới đây chỉ mang tính chất tham khảo tại thời điểm cập nhật. Để có báo giá chính xác nhất cùng các chương trình khuyến mãi, quý khách vui lòng liên hệ hotline của NOPOMART.

6.2. Cam Kết Bảo Hành Và Hỗ Trợ Kỹ Thuật

Tất cả sản phẩm mạch điều khiển tại NOPOMART đều được bảo hành chính hãng 12 tháng. Chúng tôi áp dụng chính sách lỗi 1 đổi 1 trong vòng 30 ngày đầu tiên nếu có bất kỳ hư hỏng nào từ phía nhà sản xuất. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ quý khách từ khâu sơ đồ đấu nối dây đến việc đặt thời gian đóng cắt van tối ưu qua điện thoại hoặc trực tiếp tại công trình.

7. Bảo Trì Và Xử Lý Sự Cố Bo Mạch Rũ Bụi 24V

Ngay cả những thiết bị tốt nhất cũng cần được chăm sóc định kỳ để duy trì độ bền. Bảo trì định kỳ Van rũ bụi và mạch điều khiển nên được thực hiện mỗi 3-6 tháng một lần. Việc này giúp phát hiện sớm các nguy cơ hỏng hóc tiềm ẩn và tránh tình trạng hệ thống phải dừng hoạt động đột ngột gây thiệt hại kinh tế.

7.1. Các Lỗi Thường Gặp Và Cách Khắc Phục

Dưới đây là một số tình huống kỹ thuật viên thường gặp phải trong quá trình vận hành:

• Mạch không lên nguồn: Kiểm tra lại cầu chì bảo vệ đầu vào hoặc đo điện áp cấp AC 220V xem có ổn định không.
• Một cổng không ra điện: Có thể transistor hoặc relay tại cổng đó đã hỏng do chập tải. Cần thay thế linh kiện hoặc đổi sang cổng dự phòng trên mạch.
• Van rũ liên tục không ngắt: Kiểm tra xem thời gian xung cài đặt có quá lớn không, hoặc kiểm tra màng van điện từ có bị kẹt rác hay không.
• Màn hình hiển thị chập chờn: Kiểm tra lại các đầu nối cáp tín hiệu bên trong bo mạch, đảm bảo chúng không bị lỏng do rung động.

7.2. Tầm Quan Trọng Của Việc Vệ Sinh Mạch Rũ Bụi 24V

Bụi công nghiệp có khả năng dẫn điện và hút ẩm rất mạnh. Nếu tủ điện chứa mạch rũ bụi không được đóng kín hoặc vệ sinh thường xuyên, lớp bụi bám trên mạch có thể gây hiện tượng phóng điện bề mặt hoặc oxy hóa chân linh kiện. Hãy đảm bảo tủ điện luôn sạch sẽ và khô ráo để mạch điều khiển rũ bụi 24v phục vụ bạn bền bỉ nhất có thể.

Hy vọng bài viết này đã cung cấp đầy đủ thông tin hữu ích giúp quý khách tự tin hơn trong việc lựa chọn và vận hành mạch điều khiển rũ bụi. NOPOMART luôn tự hào là người bạn đồng hành tin cậy, cung cấp những sản phẩm tự động hóa công nghiệp chất lượng cao nhất cho thị trường Việt Nam. Mọi thắc mắc về kỹ thuật hoặc cần tư vấn sâu hơn về hệ thống lọc bụi, xin đừng ngần ngại liên hệ với chúng tôi.
