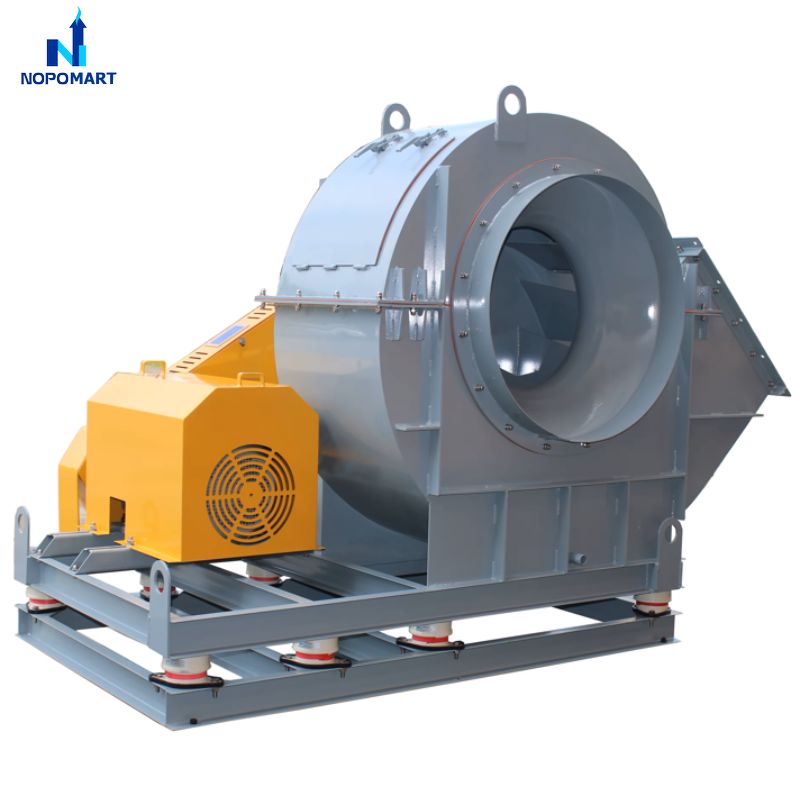

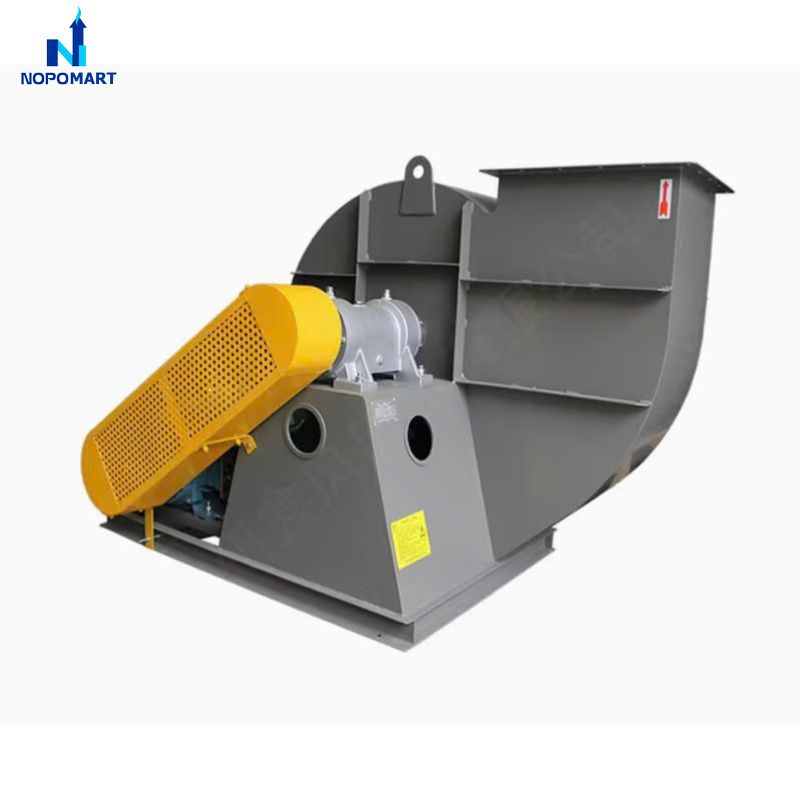

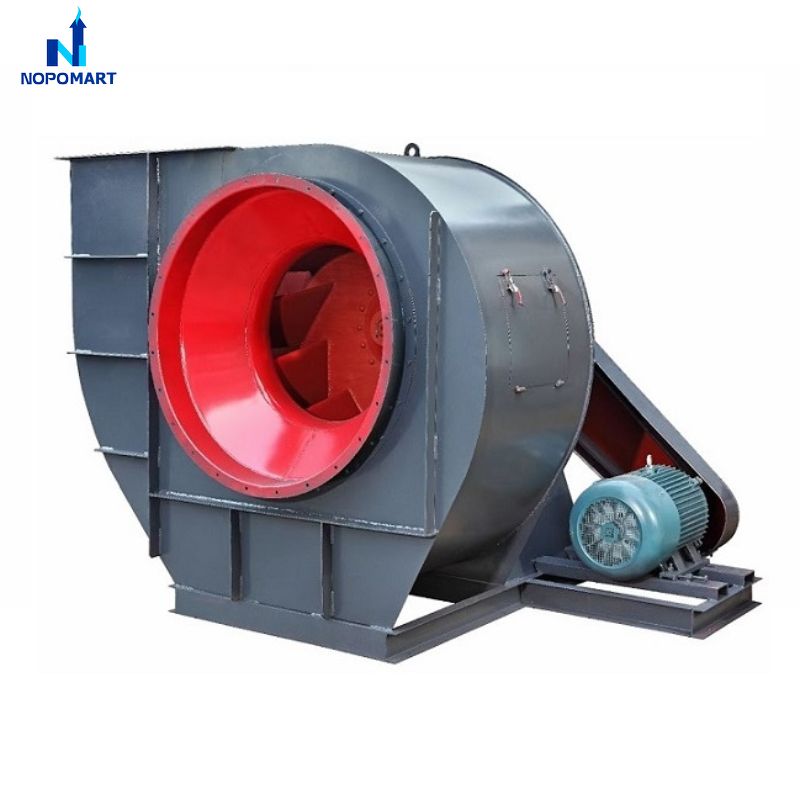

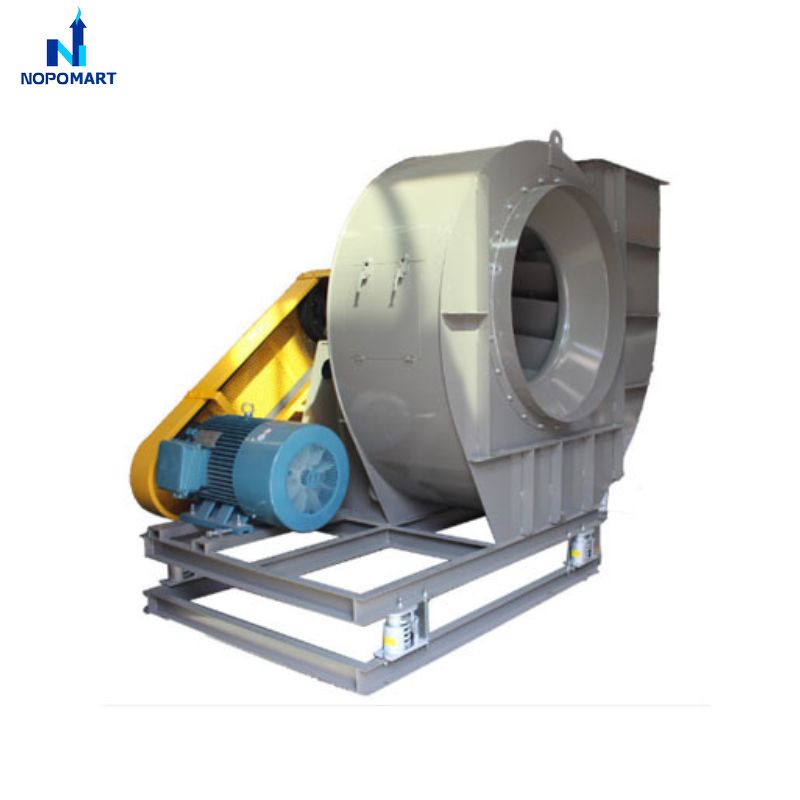

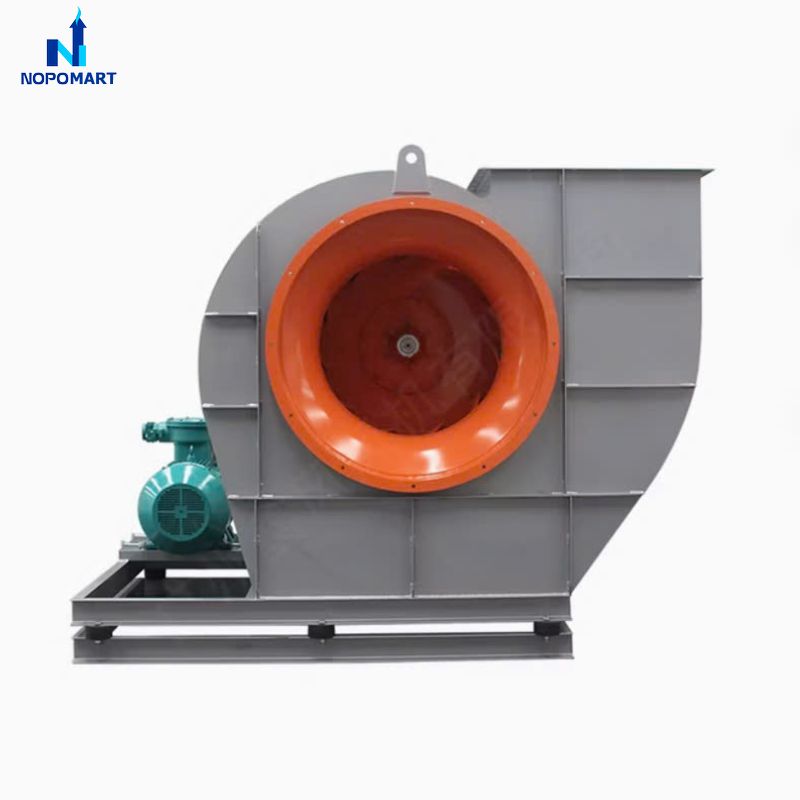

Quạt ly tâm gián tiếp

Quạt ly tâm gián tiếp là thiết bị thông gió công nghiệp có động cơ tách rời chuyên dụng cho môi trường nhiệt độ cao tại NOPOMART. Sản phẩm quạt ly tâm truyền động dây đai này mang lại hiệu suất vận hành bền bỉ và dễ dàng bảo trì nhờ công nghệ gối đỡ làm mát hiện đại.

1. Quạt Ly Tâm Gián Tiếp Siêu Bền Bỉ

Quạt ly tâm gián tiếp là dòng quạt công nghiệp có cấu tạo động cơ không gắn trực tiếp vào cánh quạt mà được kết nối thông qua hệ thống dây curoa và gối đỡ vòng bi. Đây là giải pháp tối ưu cho các nhà máy sản xuất gạch, luyện kim, hoặc các hệ thống sấy công nghiệp nơi nhiệt độ dòng khí thải thường xuyên vượt ngưỡng 80 độ C. Trong khi quạt ly tâm trực tiếp thường gặp rủi ro cháy động cơ do nhiệt truyền dẫn qua trục, dòng gián tiếp bảo vệ motor tuyệt đối bằng khoảng cách vật lý an toàn.

1.1. Khả Năng Chịu Nhiệt Độ Cao Và Bụi Bẩn Nặng Của Quạt Ly Tâm Gián Tiếp

Trong các môi trường khắc nghiệt như lò đốt hoặc xưởng xẻ gỗ, khí thải không chỉ nóng mà còn mang theo lượng bụi mịn có tính mài mòn cao. Quạt ly tâm gián tiếp cho phép động cơ được đặt trong môi trường không khí sạch bên ngoài, tránh xa dòng khí nóng và bụi bẩn bám dính. Điều này giúp ngăn ngừa tình trạng bụi bám vào cuộn dây motor gây đoản mạch hoặc làm hỏng ổ bi do nhiệt độ cao làm biến tính mỡ bôi trơn. NOPOMART cung cấp các dòng quạt có thể chịu được nhiệt độ lên đến 300 độ C khi sử dụng gối đỡ làm mát bằng nước hoặc cánh tản nhiệt phụ.

1.2. Độ Bền Cơ Học Và Khả Năng Vận Hành Liên Tục

Độ bền của quạt ly tâm truyền động dây đai đến từ việc tách biệt các thành phần chịu tải. Gối đỡ vòng bi được thiết kế chuyên dụng để chịu lực hướng tâm lớn từ dây curoa, trong khi trục quạt được gia công từ thép S45C hoặc Inox chịu lực. Theo các nghiên cứu kỹ thuật tại Việt Nam, tuổi thọ của quạt gián tiếp cao hơn 40 phần trăm so với dòng trực tiếp khi vận hành trong cùng một môi trường bụi bẩn. Điều này đặc biệt quan trọng trong ứng dụng quạt ly tâm trong hệ thống hút bụi của các khu công nghiệp trọng điểm.

2. Đặc Điểm Truyền Động Qua Dây Curoa Và Gối Đỡ Của Quạt Ly Tâm Gián Tiếp

Hệ thống truyền động là trái tim tạo nên sự khác biệt của dòng quạt này. Về cấu tạo và nguyên lý của quạt ly tâm gián tiếp, sự kết hợp giữa puly, dây đai và gối đỡ tạo ra một cơ chế vận hành êm ái và linh hoạt hơn bất kỳ dòng quạt nào khác. NOPOMART luôn chú trọng vào việc lựa chọn các phụ kiện truyền động từ những thương hiệu uy tín để đảm bảo hiệu suất truyền động đạt trên 95 phần trăm.

2.1. Cấu Tạo Gối Đỡ Và Vòng Bi Của Quạt Ly Tâm Gián Tiếp

Gối đỡ trong quạt ly tâm gián tiếp thường là loại gối hai nửa hoặc gối đúc nguyên khối có lỗ tra mỡ định kỳ. Vòng bi sử dụng thường là các dòng SKF hoặc NSK có khả năng chịu tải cao và tốc độ quay lớn. Một đặc điểm độc đáo của quạt NOPOMART là trục quạt được tiện CNC chính xác giúp khớp nối puly hoàn hảo, giảm thiểu tối đa hiện tượng rung lắc do sai số cơ khí. Việc bảo vệ vòng bi khỏi nhiệt độ dòng khí giúp mỡ bôi trơn không bị khô, đảm bảo quạt chạy êm ái suốt 24 giờ mỗi ngày.

2.2. Hệ Thống Dây Curoa Và Puly Truyền Lực Của Quạt Ly Tâm Gián Tiếp

Dây curoa được sử dụng thường là loại dây hình thang (V-belt) có khả năng chịu ma sát và nhiệt độ tốt. Puly được đúc bằng gang và cân bằng động tỉ mỉ trước khi lắp ráp. Một ưu điểm lớn của hệ thống này là khả năng giảm chấn; nếu cánh quạt bất ngờ bị kẹt, dây curoa sẽ trượt trên puly, đóng vai trò như một thiết bị bảo vệ quá tải cho động cơ, ngăn chặn tình trạng cháy cháy motor đột ngột. Điều này vượt trội hơn hẳn so với kết cấu trực tiếp khi mọi xung lực đều tác động thẳng vào trục động cơ.

3. Cách Tăng Giảm Tốc Độ Quạt Ly Tâm Gián Tiếp Qua Dây Đai

Một trong những lý do khiến quạt ly tâm gián tiếp được các kỹ sư ưa chuộng là khả năng thay đổi thông số lưu lượng và áp suất mà không cần thay đổi động cơ. Bằng cách điều chỉnh tỷ số truyền của puly, chúng ta có thể tối ưu hóa hiệu suất làm việc của quạt cho phù hợp với nhu cầu thực tế của nhà xưởng một cách chính xác nhất.

3.1. Công Thức Tính Tốc Độ Vòng Quay Thực Tế

Tốc độ quay của cánh quạt (n2) phụ thuộc vào tốc độ quay của động cơ (n1) và tỷ lệ đường kính của puly motor (D1) so với puly quạt (D2).

Công thức: n2 = n1 * (D1 / D2)

Ví dụ: Nếu motor có tốc độ 1450 vòng/phút, puly motor đường kính 100mm và puly quạt đường kính 200mm, thì cánh quạt sẽ quay ở tốc độ:

n2 = 1450 * (100 / 200) = 725 vòng/phút.

Việc nắm vững công thức này giúp chủ đầu tư có thể tinh chỉnh quạt để đạt được thông số mong muốn sau khi đã thực hiện cách tính lưu lượng cho quạt ly tâm cho hệ thống đường ống.

3.2. Thay Đổi Tốc Độ Bằng Puly Và Biến Tần

Có hai cách chính để điều chỉnh tốc độ:

1. Thay puly: Đây là phương pháp ít tốn kém chi phí thiết bị điện nhưng đòi hỏi nhân công thay thế cơ khí. Nó phù hợp cho những hệ thống cần cố định thông số lâu dài.
2. Sử dụng biến tần: Kết hợp biến tần cho quạt ly tâm gián tiếp mang lại sự linh hoạt tuyệt đối. Bạn có thể thay đổi tốc độ quạt theo thời gian thực dựa trên cảm biến áp suất hoặc nhiệt độ, giúp tiết kiệm đến 30 phần trăm điện năng tiêu thụ.

Sự kết hợp giữa truyền động dây đai và biến tần tạo ra dải vận hành rộng nhất cho các dòng quạt ly tâm trung áp truyền động gián tiếp.

4. Tiêu Chuẩn Cân Bằng Động Cánh Quạt Ly Tâm Gián Tiếp

Hiện tượng rung lắc là kẻ thù số một của quạt công nghiệp. Đối với quạt ly tâm gián tiếp, việc cánh quạt quay ở tốc độ cao đòi hỏi độ chính xác tuyệt đối trong khâu chế tạo. Tại NOPOMART, tất cả các cánh quạt đều phải trải qua quy trình cân bằng động trên máy cân bằng kỹ thuật số hiện đại trước khi xuất xưởng.

4.1. Tiêu Chuẩn ISO 1940 Và Độ Rung VDI 2056

Cánh quạt được cân bằng đạt tiêu chuẩn G2.5 hoặc G6.3 theo ISO 1940. Điều này đảm bảo rằng khi quạt chạy, độ rung đo được tại gối đỡ luôn nằm trong vùng an toàn theo tiêu chuẩn VDI 2056 (thường dưới 4.5 mm/s). Việc cân bằng động tốt giúp giảm áp lực lên vòng bi, ngăn ngừa tình trạng mỏi kim loại và kéo dài tuổi thọ gối đỡ thêm nhiều năm. Nếu quạt không được cân bằng, các lực ly tâm mất cân bằng sẽ phá hủy gối đỡ nhanh chóng, gây ra tiếng ồn cực lớn và có thể làm gãy trục quạt.

4.2. Ảnh Hưởng Của Bụi Bám Đến Sự Cân Bằng Quạt Ly Tâm Gián Tiếp

Một vấn đề thường gặp trong bảo trì và sửa chữa quạt ly tâm là tình trạng bụi bám không đều lên cánh quạt sau một thời gian sử dụng. Đối với quạt gián tiếp hút bụi nặng, bụi có thể đóng thành lớp dày gây mất cân bằng động nghiêm trọng. Do đó, thiết kế cánh quạt NOPOMART thường có xu hướng ít bám bụi hoặc dễ dàng vệ sinh thông qua các cửa thăm trên vỏ quạt. Việc kiểm tra định kỳ độ rung là cách tốt nhất để phát hiện sớm các vấn đề mất cân bằng do bụi bẩn hoặc mài mòn cánh.

5. Phân Loại Mẫu Mã Quạt Ly Tâm Gián Tiếp Phổ Biến

Quạt ly tâm gián tiếp tại NOPOMART được chia thành nhiều dòng dựa trên áp suất và mục đích sử dụng cụ thể. Tùy thuộc vào trở lực của đường ống và lưu lượng khí cần vận chuyển mà khách hàng có thể lựa chọn dòng quạt phù hợp để đạt hiệu suất cao nhất với mức tiêu thụ điện thấp nhất.

5.1. Quạt Ly Tâm Gián Tiếp Trung Áp Và Thấp Áp

Dòng quạt ly tâm thấp áp gián tiếp thường có lưu lượng cực lớn nhưng áp suất thấp, phù hợp cho việc thông gió xưởng may hoặc hút mùi hầm xe. Trong khi đó, dòng quạt ly tâm trung áp là sự lựa chọn phổ biến nhất cho các hệ thống lọc bụi túi vải hoặc tháp hấp thụ hóa chất. Cánh quạt thường có dạng đa lá (Multi-blade) giúp tạo ra luồng khí ổn định và giảm tiếng ồn trắng trong khu vực làm việc.

5.2. Quạt Ly Tâm Gián Tiếp Cao Áp Hút Bụi Nặng

Đối với các hệ thống vận chuyển nguyên liệu bằng đường ống dài hoặc hút bụi xi măng, cát đá, quý khách cần tham khảo dòng quạt ly tâm cao áp gián tiếp. Với cánh quạt dạng hở và số lượng lá cánh ít, loại quạt này có khả năng tạo ra áp suất lên đến hàng nghìn Pa để đẩy khí và bụi đi xa mà không lo bị tắc nghẽn trong buồng quạt. Đây là dòng quạt có kết cấu vỏ cực kỳ dày dặn, thường từ 5mm đến 10mm thép để chống lại sự mài mòn của các hạt bụi cứng.

6. Lợi Ích Và Ưu Điểm Khi Sử Dụng Quạt Ly Tâm Gián Tiếp

Việc đầu tư vào quạt ly tâm gián tiếp mang lại nhiều giá trị thặng dư lâu dài cho doanh nghiệp. Dù chi phí đầu tư ban đầu có thể cao hơn dòng trực tiếp do có thêm hệ thống gối đỡ và dây curoa, nhưng những lợi ích về vận hành và bảo trì sẽ giúp quý khách tiết kiệm được rất nhiều chi phí phát sinh trong tương lai.

6.1. Dễ Dàng Bảo Trì Và Thay Thế Động Cơ

Khi động cơ xảy ra sự cố, việc thay thế ở quạt gián tiếp diễn ra rất nhanh chóng vì motor nằm rời hoàn toàn bên ngoài. Bạn không cần phải tháo rời toàn bộ vỏ quạt hay cánh quạt như dòng trực tiếp. Điều này giúp giảm thiểu thời gian dừng máy (Downtime), bảo đảm tiến độ sản xuất không bị gián đoạn. Hơn nữa, quý khách có thể linh hoạt thay đổi các loại động cơ từ các hãng khác nhau (ABB, Siemens, Toàn Phát) mà không lo ngại về vấn đề khớp nối cơ khí phức tạp.

6.2. An Toàn Phòng Chống Cháy Nổ

Trong các môi trường có khí gas hoặc bụi gỗ dễ cháy, quạt ly tâm gián tiếp là sự lựa chọn bắt buộc. Bằng cách sử dụng dây curoa chống tĩnh điện và đặt động cơ phòng chống cháy nổ cách xa dòng khí thải, rủi ro phát sinh tia lửa điện gây hỏa hoạn được giảm thiểu tối đa. Đây là một tiêu chuẩn an toàn lao động quan trọng giúp doanh nghiệp bảo vệ tài sản và tính mạng của nhân viên một cách chủ động nhất.

7. Báo Giá Quạt Ly Tâm Gián Tiếp

Giá thành của quạt ly tâm gián tiếp không có một con số cố định mà phụ thuộc vào rất nhiều thông số kỹ thuật tùy chỉnh theo yêu cầu của từng dự án. NOPOMART luôn nỗ lực tối ưu quy trình sản xuất để mang lại mức giá cạnh tranh nhất mà vẫn đảm bảo tiêu chuẩn chất lượng cao cấp cho khách hàng.

7.1. Các Yếu Tố Cấu Thành Giá Quạt Ly Tâm Gián Tiếp

Chi phí của một bộ quạt gián tiếp được quyết định bởi:

• Công suất động cơ: Motor của các hãng danh tiếng sẽ có giá cao hơn nhưng bền hơn.
• Vật liệu vỏ quạt: Thép SS400, thép Q235 hay Inox 304.
• Độ dày vật liệu: Vỏ và cánh càng dày thì quạt càng đầm, ít rung nhưng tốn nhiều nguyên liệu.
• Phụ kiện đi kèm: Biến tần, lò xo chống rung, khớp nối mềm, và gối đỡ làm mát.

Quý khách có thể tham khảo mức giá cơ bản tại các đại lý phân phối chính hãng của NOPOMART trên toàn quốc.

7.2. Chính Sách Bảo Hành Và Hậu Mãi Tại NOPOMART

Mỗi sản phẩm quạt ly tâm gián tiếp xuất xưởng đều được bảo hành chính hãng 12 tháng. Chúng tôi cung cấp dịch vụ khảo sát và đo đạc thông số thực tế miễn phí cho các nhà máy tại khu vực Hà Nội và các tỉnh lân cận. Với đội ngũ kỹ thuật giàu kinh nghiệm, NOPOMART cam kết hỗ trợ xử lý mọi sự cố kỹ thuật trong vòng 24 giờ, giúp quý khách hoàn toàn an tâm trong suốt quá trình sử dụng. Đừng quên thực hiện bảo dưỡng dây curoa và tra mỡ gối đỡ định kỳ 3-6 tháng một lần để quạt luôn chạy như mới.
