Tủ điện Solar là thành phần quan trọng nhất giúp bảo vệ các thiết bị đắt tiền và đảm bảo vận hành xuyên suốt cho hệ thống năng lượng tái tạo. NOPOMART tự hào mang đến những giải pháp tủ điện tích hợp thông minh giúp khách hàng tối ưu hóa chi phí đầu tư và đảm bảo an toàn cháy nổ tuyệt đối cho công trình.
1. Tủ Điện Solar Chuyên Dụng Cho Điện Mặt Trời: An Toàn & Hiệu Quả Vượt Trội
Trong một hệ thống điện mặt trời, dòng điện một chiều DC từ các tấm pin có điện áp rất cao, thường dao động từ 300V đến 1000V. Nếu không sử dụng tủ điện Solar chuyên dụng, các nguy cơ về phóng điện hồ quang và chập cháy là cực kỳ lớn. Thiết bị này không chỉ đóng vai trò là nơi tập trung các đầu nối mà còn là lá chắn bảo vệ bộ hòa lưới inverter trước các sự cố quá tải hoặc sét đánh lan truyền.
Việc sử dụng các dòng tủ điện đạt tiêu chuẩn giúp nâng cao hiệu suất hoạt động của toàn hệ thống bằng cách giảm thiểu hao hụt điện năng tại các điểm tiếp xúc. Tại NOPOMART, chúng tôi cung cấp các mẫu tủ tích hợp sẵn cả phần điện một chiều DC và điện xoay chiều AC, giúp kỹ thuật viên tiết kiệm 50% thời gian lắp đặt thực tế tại công trình. Điều này đặc biệt quan trọng khi kết nối với các hệ thống lớn có sử dụng Tủ điện tổng MSB để phân phối điện cho tòa nhà.
1.1. Tầm quan trọng của việc bảo vệ hệ thống điện mặt trời
Hệ thống điện mặt trời thường được lắp đặt ngoài trời hoặc trên mái nhà, nơi tiếp xúc trực tiếp với các điều kiện thời tiết khắc nghiệt. Tủ điện Solar chuyên dụng được thiết kế với chỉ số chống nước và chống bụi đạt chuẩn IP65 trở lên, ngăn ngừa triệt để sự xâm nhập của độ ẩm gây ăn mòn linh kiện điện tử bên trong. Theo thống kê từ các đơn vị bảo hiểm tại Việt Nam, hơn 70% sự cố hỏng hóc inverter bắt nguồn từ việc không trang bị thiết bị chống sét lan truyền phù hợp trong tủ điện.
1.2. Khác biệt giữa tủ điện Solar và tủ điện dân dụng thông thường
Nhiều người dùng lầm tưởng có thể sử dụng các loại aptomat xoay chiều AC thông thường cho dòng điện một chiều DC từ tấm pin mặt trời. Đây là một sai lầm nguy hiểm vì dòng điện DC khó dập hồ quang hơn dòng AC rất nhiều. Tủ điện năng lượng mặt trời chuyên dụng bắt buộc phải sử dụng CB DC, cầu chì DC và chống sét DC có thông số kỹ thuật đặc thù để đảm bảo ngắt mạch an toàn khi có sự cố xảy ra.
| Đặc điểm so sánh | Tủ điện Solar chuyên dụng | Tủ điện dân dụng thông thường |
|---|---|---|
| Thiết bị đóng cắt | Sử dụng CB DC chuyên biệt cho Solar | Sử dụng CB AC dân dụng |
| Chống sét lan truyền | Tích hợp chống sét DC và AC loại 2 | Thường không có hoặc chỉ có AC |
| Vỏ tủ điện | Nhựa ABS chống tia UV, kín nước IP65 | Nhựa thường hoặc sắt không chống nước |

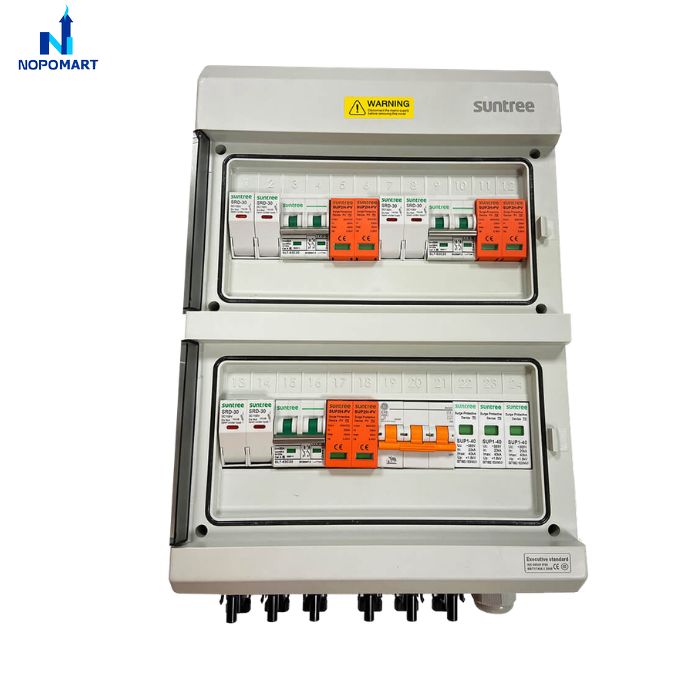

2. Cấu Tạo Chi Tiết Và Thiết Bị Đi Kèm Trong Tủ AC DC Solar
Một bộ tủ điện Solar hoàn chỉnh tại NOPOMART được cấu thành từ hai phân khu chức năng chính là phía một chiều DC và phía xoay chiều AC. Sự kết hợp này giúp quản lý dòng năng lượng từ lúc thu nhận ở tấm pin cho đến khi hòa vào lưới điện gia đình một cách khoa học. Đối với các công trình công nghiệp, tủ này sẽ được kết nối tiếp nối với các hệ thống như Tủ điện phân phối DB để cấp nguồn cho từng khu vực sản xuất.
2.1. Thành phần bảo vệ phía điện một chiều DC
Phần DC là nơi đón nhận dòng điện từ các dãy pin mặt trời (Strings). Các thiết bị bắt buộc phải có bao gồm:
- Aptomat DC (Circuit Breaker DC): Có nhiệm vụ ngắt mạch khi dòng điện vượt quá ngưỡng cho phép. Thông thường sử dụng dòng 16A, 20A, 25A hoặc 32A tùy theo công suất giàn pin.
- Cầu chì DC (Fuse): Bảo vệ từng string riêng lẻ, ngăn chặn dòng điện ngược gây hỏng tấm pin.
- Thiết bị chống sét DC (SPD DC): Xả dòng điện cực lớn xuống đất khi có xung sét đánh vào đường dây từ tấm pin.
2.2. Thành phần bảo vệ phía điện xoay chiều AC
Sau khi đi qua bộ biến tần inverter, điện năng trở thành dòng xoay chiều. Lúc này, tủ điện cần các thiết bị bảo vệ AC để đảm bảo an toàn cho các tải tiêu thụ trong nhà:
- Aptomat AC: Ngắt kết nối inverter với lưới điện khi có sự cố.
- Chống sét lan truyền AC: Bảo vệ inverter trước các xung điện từ lưới điện quốc gia đi vào.
- Đèn báo pha và đồng hồ đo hiển thị: Giúp chủ nhà theo dõi trạng thái hoạt động và sản lượng điện tức thời.
3. Nguyên Lý Chống Sét Và An Toàn Trong Tủ Điện Solar
Hệ thống điện mặt trời là mục tiêu dễ bị sét đánh do diện tích lắp đặt tấm pin rộng lớn trên các mái cao. Nguyên lý bảo vệ trong tủ điện Solar dựa trên hệ thống đa tầng, kết hợp giữa việc thoát dòng sét trực tiếp và triệt tiêu các xung sét lan truyền cảm ứng trên đường dây điện.
3.1. Cơ chế hoạt động của thiết bị chống sét SPD trong tủ điện Solar
Thiết bị chống sét lan truyền (SPD) trong tủ điện hoạt động như một công tắc thông minh. Ở điều kiện bình thường, SPD có điện trở rất lớn và không cho dòng điện đi qua. Khi có điện áp đột biến do sét đánh, điện trở của SPD giảm xuống gần như bằng không trong vài nano giây, dẫn toàn bộ năng lượng dư thừa xuống hệ thống tiếp địa. Sau khi xung điện qua đi, SPD tự động trở lại trạng thái ban đầu để hệ thống tiếp tục vận hành.
3.2. Yêu cầu về hệ thống tiếp địa cho tủ điện Solar
Để tủ điện Solar hoạt động hiệu quả, hệ thống tiếp địa phải đạt tiêu chuẩn kỹ thuật với điện trở đất nhỏ hơn 10 Ohm cho chống sét lan truyền và nhỏ hơn 4 Ohm cho chống sét trực tiếp. Nếu không có hệ thống tiếp địa đạt chuẩn, các thiết bị SPD bên trong tủ sẽ trở nên vô tác dụng. NOPOMART luôn khuyến nghị khách hàng kiểm tra kỹ lưỡng các cọc đồng và dây dẫn địa năng trước khi đóng điện vận hành.
4. Báo Giá Tủ Điện Solar Và Hướng Dẫn Lựa Chọn Vỏ Tủ Điện Solar Chuyên Dụng
Giá thành của một bộ tủ điện Solar phụ thuộc rất nhiều vào thương hiệu linh kiện đóng cắt và chất liệu vỏ tủ. Việc đầu tư vào một chiếc vỏ tủ chuyên dụng chất lượng cao sẽ giúp bạn tránh được các chi phí bảo trì phát sinh sau này do thiết bị bị oxy hóa hoặc ngấm nước.
4.1. Lựa chọn vỏ tủ điện nhựa ABS hay vỏ sắt sơn tĩnh điện
Với các hệ thống dân dụng lắp đặt ngoài trời, vỏ tủ nhựa ABS cao cấp là lựa chọn tối ưu nhờ khả năng chống ăn mòn hóa học và không bị rỉ sét. Ngược lại, đối với các hệ thống quy mô lớn yêu cầu độ bền cơ học cao, khách hàng có thể chọn vỏ sắt sơn tĩnh điện. Tại các trạm biến áp hoặc khu vực tập trung nguồn, tủ điện Solar có thể được tích hợp cùng với Tủ điện ATS để tự động chuyển đổi nguồn điện lưới và điện mặt trời khi có sự cố.
4.2. Bảng báo giá tham khảo các dòng tủ điện Solar phổ biến
Dưới đây là bảng báo giá chi tiết cho các mẫu tủ điện đã bao gồm đầy đủ thiết bị bảo vệ AC, DC và chống sét lan truyền tại NOPOMART:
| Loại tủ điện | Công suất Inverter phù hợp | Giá tham khảo (VNĐ) |
|---|---|---|
| Tủ Solar 1 String (AC/DC) | 3kW – 5kW | 1.500.000 – 2.200.000 |
| Tủ Solar 2 Strings (AC/DC) | 5kW – 10kW | 2.500.000 – 3.800.000 |
| Tủ Solar công nghiệp 4-6 Strings | 15kW – 30kW | 5.500.000 – 9.000.000 |
Lưu ý: Đơn giá trên có thể thay đổi tùy theo yêu cầu cụ thể về thương hiệu thiết bị như ABB, Schneider hay Chint. Trong các hệ thống lớn, việc kết hợp thêm Tủ điện tụ bù giúp nâng cao hệ số công suất Cos phi, tiết kiệm đáng kể tiền điện hàng tháng cho doanh nghiệp.
5. Quy Trình Lắp Đặt Tủ AC DC Solar Đúng Tiêu Chuẩn Kỹ Thuật
Lắp đặt tủ điện Solar đúng cách không chỉ giúp hệ thống hoạt động ổn định mà còn dễ dàng cho công tác bảo trì, sửa chữa sau này. NOPOMART hướng dẫn bạn 5 bước cơ bản để hoàn thiện một chiếc tủ điện mặt trời chuyên nghiệp và an toàn.
5.1. Bước 1: Khảo sát và lựa chọn vị trí lắp đặt
Tủ điện nên được đặt ở vị trí khô ráo, thoáng mát, gần với bộ hòa lưới inverter để giảm chiều dài dây dẫn, từ đó hạn chế sụt áp. Khoảng cách lý tưởng từ tủ điện đến inverter là dưới 2 mét. Tránh lắp tủ ở những nơi có ánh nắng trực tiếp chiếu vào quá lâu làm tăng nhiệt độ bên trong tủ, ảnh hưởng đến tuổi thọ của các thiết bị đóng cắt.
5.2. Bước 2: Bố trí thiết bị và đấu nối bên trong tủ

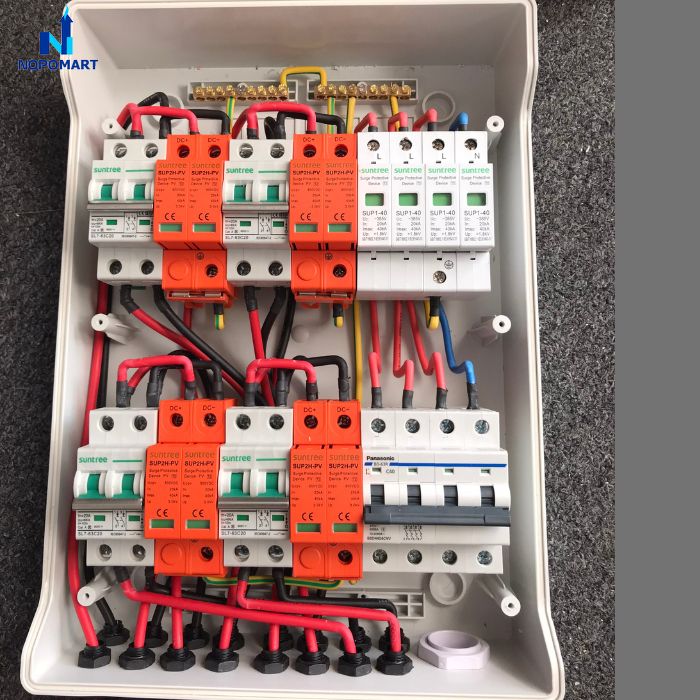

Nguyên tắc vàng trong bố trí tủ điện Solar là phân khu rõ ràng. Phía bên trái thường dành cho phần DC (từ pin xuống) và phía bên phải dành cho phần AC (đi ra tải và lưới). Sử dụng thanh ray nhôm định hình để cố định các thiết bị. Khi đấu nối, phải sử dụng đầu cốt (ferrule) để ép đầu dây điện, đảm bảo tiếp xúc cực tốt và không bị lỏng lẻo gây sinh nhiệt.
5.3. Bước 3: Đấu nối hệ thống tiếp địa và kiểm tra an toàn
Tất cả các vỏ thiết bị kim loại, vỏ tủ (nếu bằng sắt) và cực tiếp địa của bộ chống sét SPD phải được nối chung vào thanh busbar tiếp địa. Sau khi hoàn tất đấu nối, kỹ thuật viên cần dùng đồng hồ vạn năng để kiểm tra thông mạch và đo điện áp tại các đầu vào DC, đầu ra AC trước khi đóng CB chính. Đối với các công trình công cộng, việc lắp đặt thêm Tủ điện điều khiển chiếu sáng song song với hệ thống solar sẽ giúp quản lý năng lượng thông minh hơn.
Ngoài các dòng tủ cho Solar, nếu quý khách đang triển khai các hạng mục phòng cháy chữa cháy, đừng quên tham khảo mẫu Vỏ tủ điện cứu hỏa đạt chuẩn của chúng tôi để đồng bộ hóa hạ tầng kỹ thuật cho công trình.
