Tủ điện tụ bù

Tủ điện tụ bù là thiết bị kỹ thuật quan trọng giúp tối ưu hóa hệ thống điện năng và loại bỏ hoàn toàn các khoản tiền phạt công suất phản kháng cho doanh nghiệp tại NOPOMART. Giải pháp lắp đặt bộ bù công suất giúp nâng cao hệ số cos phi, ổn định điện áp và bảo vệ các thiết bị điện công nghiệp vận hành bền bỉ.

1. Tủ Điện Tụ Bù Giúp Khắc Phục Tiền Phạt Công Suất Phản Kháng

Trong quá trình vận hành nhà máy, các thiết bị có tính cảm như động cơ, máy biến áp hay máy hàn tiêu thụ một lượng lớn công suất phản kháng. Nếu hệ số công suất Cos phi thấp hơn 0.9 theo quy định của Thông tư 15/2014/TT-BCT, đơn vị sử dụng điện phải trả thêm tiền mua công suất phản kháng. Việc trang bị tủ điện tụ bù là phương án kinh tế nhất để giải quyết triệt để vấn đề này.

1.1. Tại sao doanh nghiệp bị phạt tiền công suất phản kháng

Công suất phản kháng (kVAr) không sinh ra công hữu ích nhưng lại làm tiêu tốn khả năng truyền tải của lưới điện. Khi Cos phi của nhà máy giảm xuống dưới ngưỡng 0.9, EVN sẽ tính thêm phí công suất phản kháng vào hóa đơn tiền điện hàng tháng. Tỷ lệ tiền phạt có thể dao động từ 4 phần trăm đến hơn 20 phần trăm tổng hóa đơn tùy thuộc vào mức độ thấp của hệ số công suất. Sử dụng tủ điện tụ bù chính là cách bù lại lượng điện năng ảo này ngay tại nguồn phụ tải.

1.2. Phân tích chi phí tiết kiệm khi lắp đặt hệ thống tủ điện tụ bù

Dựa trên số liệu thống kê thực tế, một nhà máy có hóa đơn điện 500 triệu đồng mỗi tháng với Cos phi bằng 0.75 sẽ phải chịu khoản phạt khoảng 12 phần trăm. Điều này tương đương với 60 triệu đồng mỗi tháng bị lãng phí. Khi lắp đặt tủ điện tụ bù để nâng Cos phi lên 0.95, doanh nghiệp không những loại bỏ được 60 triệu tiền phạt mà còn giảm được tổn thất nhiệt trên đường dây dẫn.

2. Lợi Ích Của Việc Nâng Cao Hệ Số Công Suất Cos Phi

Nâng cao hệ số Cos phi không chỉ đơn thuần là tránh bị phạt tiền mà còn đem lại những lợi ích kỹ thuật to lớn cho hệ thống điện nội bộ. Một hệ số công suất lý tưởng giúp tối ưu hóa khả năng làm việc của các thiết bị đóng cắt như tủ điện tổng MSB và tăng cường tuổi thọ cho toàn bộ lưới điện tòa nhà.

2.1. Giảm tổn thất điện năng và ổn định điện áp

Khi Cos phi được cải thiện, dòng điện chạy trên dây dẫn sẽ giảm xuống đáng kể dù công suất thực sử dụng không đổi. Theo định luật Joule-Lenz, tổn thất nhiệt trên đường dây tỉ lệ thuận với bình phương cường độ dòng điện. Do đó, lắp đặt tủ điện tụ bù giúp giảm sụt áp tại các điểm cuối của hệ thống, giúp các thiết bị như tủ điện điều khiển động cơ hoạt động ổn định và mát hơn.

2.2. Tăng khả năng tải của máy biến áp và dây dẫn

Hệ thống bù giúp giải phóng công suất ảo cho máy biến áp. Nếu một trạm biến áp đang quá tải do công suất phản kháng quá cao, việc bù thêm tụ sẽ giúp trạm đó có thêm khoảng trống để phục vụ các phụ tải mới mà không cần nâng cấp máy biến áp đắt tiền. Sự kết hợp giữa hệ thống bù và tủ điện phân phối DB tạo nên một mạng lưới cung cấp điện năng vô cùng hiệu quả và an toàn.

3. Cách Tính Toán Dung Lượng Tủ Điện Tụ Bù Chi Tiết Cho Nhà Máy

Để hệ thống tủ điện tụ bù hoạt động hiệu quả nhất, việc tính toán chính xác dung lượng cần bù là bước tiên quyết. Bù thiếu sẽ không loại bỏ được tiền phạt, trong khi bù thừa sẽ gây ra hiện tượng quá áp và ảnh hưởng xấu đến các thiết bị điện tử nhạy cảm trong hệ thống.

3.1. Công thức tính toán dựa trên công suất thực tế

Dung lượng tụ bù cần thiết (Q) được tính theo công thức: Q = P x k. Trong đó, P là công suất thực tế (kW) và k là hệ số bù được tra bảng dựa trên Cos phi hiện tại và Cos phi mục tiêu. Hệ số k được xác định bằng hiệu của tan phi trước khi bù và tan phi sau khi bù. Ví dụ, để nâng Cos phi từ 0.75 lên 0.95 cho một tải 500kW, hệ số k tương ứng là 0.552. Vậy dung lượng tụ cần bù là 500 x 0.552 = 276 kVAr. Thông thường, chúng ta sẽ chọn làm tròn lên các cấp tụ tiêu chuẩn như 280kVAr hoặc 300kVAr.

3.2. Lựa chọn phương thức bù phù hợp với phụ tải

Tùy theo đặc thù sản xuất, doanh nghiệp có thể lựa chọn bù tập trung hoặc bù riêng lẻ. Bù tập trung thường được thực hiện tại tủ chính kết nối với tủ điện ATS để quản lý năng lượng từ cả nguồn lưới và máy phát. Bù riêng lẻ áp dụng cho các động cơ công suất lớn hoạt động độc lập, giúp nâng cao hiệu quả ngay tại điểm tiêu thụ. NOPOMART luôn tư vấn phương án kết hợp cả hai để đạt hiệu quả kinh tế cao nhất.

4. Cấu Tạo Và Nguyên Lý Hoạt Động Của Tủ Điện Tụ Bù Công Suất

Tủ điện tụ bù là một hệ thống phối hợp giữa các thiết bị bảo vệ, đóng cắt và điều khiển thông minh. Sự đồng bộ giữa các linh kiện bên trong quyết định trực tiếp đến độ tin cậy và khả năng phản ứng nhanh của hệ thống trước sự thay đổi liên tục của phụ tải nhà máy.

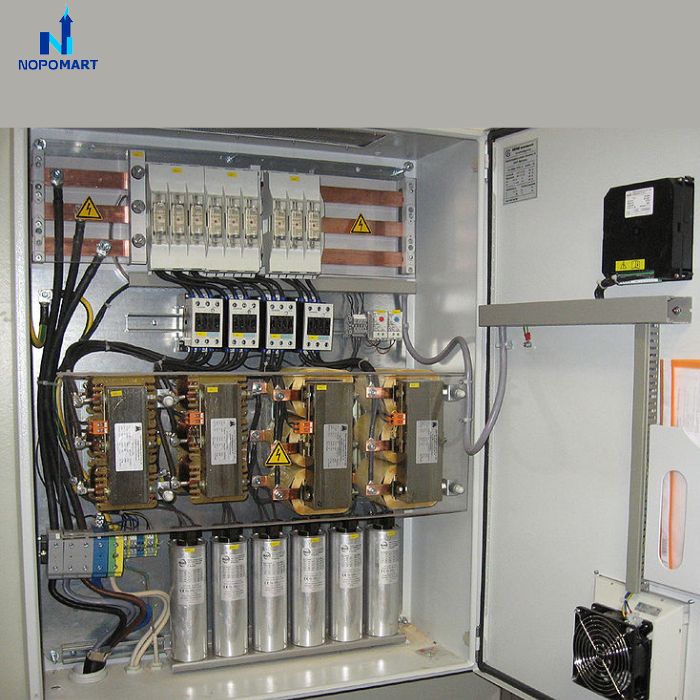

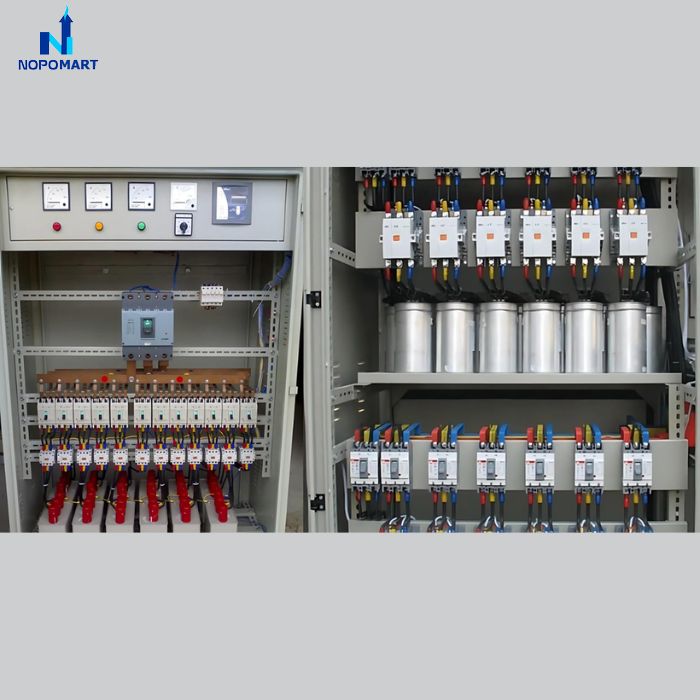

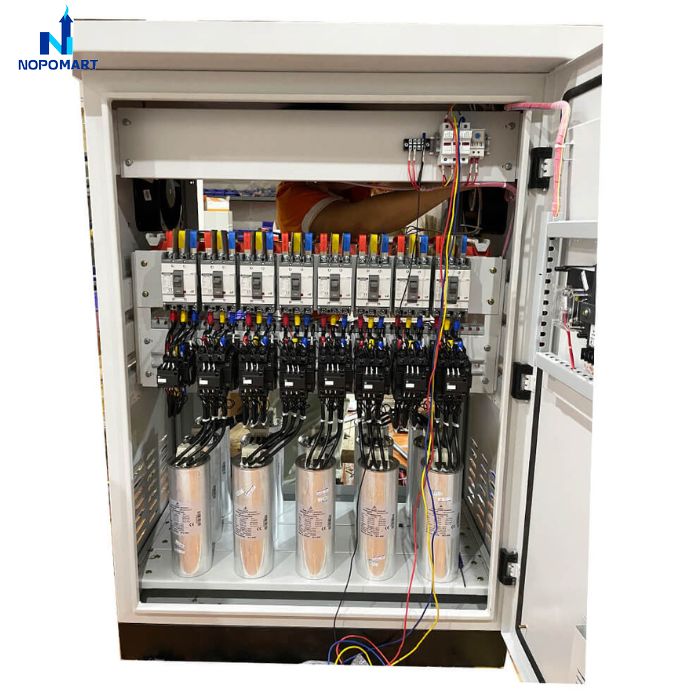

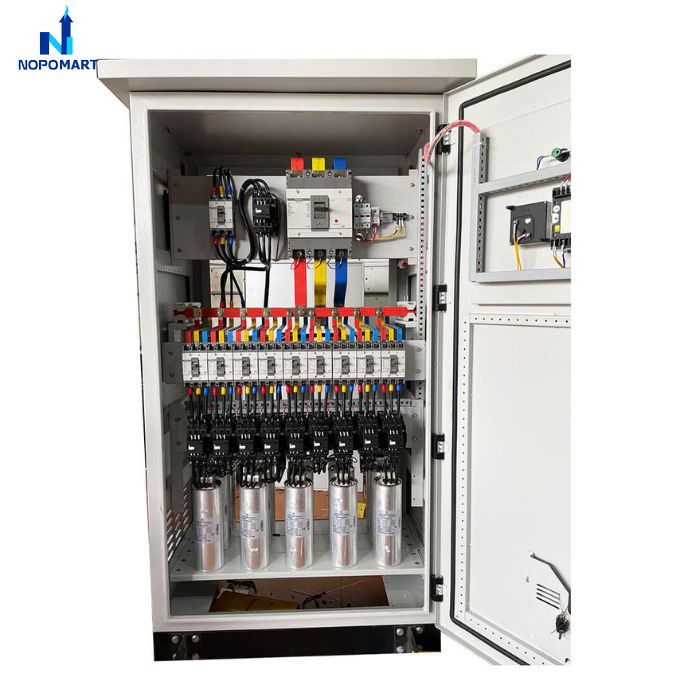

4.1. Các linh kiện chính trong tủ điện tụ bù tiêu chuẩn

Một bộ tủ điện tụ bù hoàn chỉnh bao gồm các thành phần cơ bản sau:

– Vỏ tủ điện: Thường là thép sơn tĩnh điện bền bỉ, có quạt thông gió để giải nhiệt.

– Thiết bị đóng cắt: Sử dụng MCCB để bảo vệ tổng và Contactor chuyên dụng cho tụ bù để đóng cắt từng cấp tụ.

– Tụ điện: Thành phần chính lưu trữ năng lượng phản kháng, có thể là tụ khô hoặc tụ dầu.

– Bộ điều khiển tụ bù: Thiết bị thông minh đo lường hệ số Cos phi và tự động ra lệnh đóng/ngắt các cấp tụ.

– Các phụ kiện khác: Thanh cái đồng, đèn báo pha, đồng hồ đo điện đa năng.

4.2. Nguyên lý điều khiển tự động thông minh của tủ điện tủ bù

Bộ điều khiển sẽ liên tục lấy tín hiệu dòng điện và điện áp từ lưới thông qua biến dòng (CT). Sau đó, nó tính toán hệ số Cos phi thực tế và so sánh với giá trị cài đặt (thường là 0.95). Nếu Cos phi thấp, bộ điều khiển sẽ kích hoạt Contactor để đóng thêm các bước tụ. Ngược lại, khi phụ tải giảm, nó sẽ ngắt bớt tụ để tránh hiện tượng bù dư gây tăng áp. Trong các hệ thống hiện đại, tủ bù còn phối hợp nhịp nhàng với tủ điện hòa đồng bộ để đảm bảo hệ số công suất tối ưu ngay cả khi chạy máy phát điện.

5. Phân Loại Và Bảng Giá Tủ Điện Tụ Bù Mới Nhất

Trên thị trường hiện nay có nhiều dòng tủ tụ bù với các phân khúc giá khác nhau tùy thuộc vào thương hiệu linh kiện và loại tụ sử dụng. Việc lựa chọn đúng loại tụ giúp cân bằng giữa chi phí đầu tư ban đầu và hiệu quả vận hành lâu dài cho chủ đầu tư.

5.1. So sánh tụ khô và tụ dầu trong lắp đặt

Tụ khô thường có thiết kế nhỏ gọn, dễ lắp đặt và giá thành rẻ hơn, phù hợp cho các hệ thống điện có công suất nhỏ và môi trường sạch sẽ. Tụ dầu có khả năng chịu nhiệt và độ bền cao hơn, thường được sử dụng cho các nhà máy công nghiệp nặng có điều kiện làm việc khắc nghiệt. NOPOMART luôn ưu tiên các dòng tụ dầu nhập khẩu từ Hàn Quốc hoặc Châu Âu để đảm bảo tuổi thọ trên 10 năm cho khách hàng.

5.2. Bảng giá thi công trọn gói tủ điện tụ bù

Báo giá tủ điện tụ bù phụ thuộc vào tổng kVAr cần bù và chất lượng thiết bị đóng cắt đi kèm. Dưới đây là bảng giá tham khảo cho một số cấu hình phổ biến sử dụng thiết bị Mikro và tụ Nuintek tại NOPOMART.

6. Quy Trình Lắp Đặt Và Bảo Trì Hệ Thống Tủ Điện Tụ Bù An Toàn

Việc lắp đặt và bảo trì định kỳ tủ điện tụ bù là cực kỳ quan trọng để ngăn ngừa các rủi ro cháy nổ và đảm bảo hệ thống luôn hoạt động ở trạng thái tốt nhất. Một quy trình kỹ thuật chuẩn xác sẽ giúp kéo dài tuổi thọ của tụ điện và các thiết bị liên quan.

6.1. Các bước lắp đặt tủ điện tụ bù chuẩn kỹ thuật

Quy trình bắt đầu từ việc chọn vị trí đặt tủ tại những nơi thoáng khí, tránh ẩm ướt để hỗ trợ quá trình tản nhiệt của tụ điện. Sau đó, kỹ thuật viên thực hiện đấu nối nguồn từ thanh cái chính của tủ điện tổng MSB sang tủ bù thông qua cáp điện có tiết diện phù hợp. Các biến dòng đo lường phải được đặt đúng hướng và đúng pha để bộ điều khiển nhận diện chính xác thông số Cos phi. Cuối cùng là bước cài đặt thông số cho bộ điều khiển, bao gồm hệ số biến dòng, Cos phi mục tiêu và thời gian trễ đóng cắt để bảo vệ tụ.

6.2. Hướng dẫn bảo trì và nhận biết tụ hỏng

Cứ sau 6 tháng vận hành, cần thực hiện kiểm tra định kỳ hệ thống tủ điện tụ bù. Các dấu hiệu cho thấy tụ đã hỏng bao gồm: thân tụ bị phồng, có vết dầu rò rỉ hoặc dòng điện các pha của tụ không cân bằng. Khi thay thế, phải đảm bảo tụ mới cùng dung lượng và điện áp chịu đựng. Việc kiểm tra lực siết của các đầu cốt Contactor cũng rất quan trọng, vì tiếp xúc lỏng sẽ gây ra tia lửa điện và làm hỏng tụ nhanh chóng. Trong các hệ thống lớn, việc phối hợp kiểm tra cùng tủ điện điều khiển chiếu sáng và các tủ phân phối khác sẽ giúp duy trì an toàn điện toàn diện.

7. Tại Sao Nên Lựa Chọn Giải Pháp Tủ Điện Tụ Bù Tại NOPOMART

NOPOMART tự hào là đơn vị cung cấp giải pháp tủ điện tụ bù hàng đầu tại Việt Nam với đội ngũ kỹ sư chuyên môn cao và trang thiết bị đo đạc hiện đại. chúng tôi không chỉ cung cấp thiết bị mà còn mang đến cho khách hàng một quy trình dịch vụ khép kín từ khảo sát, tính toán đến thi công và bảo hành dài hạn.

7.1. Cam kết chất lượng và linh kiện chính hãng

Mọi bộ tủ điện do NOPOMART sản xuất đều sử dụng linh kiện từ các thương hiệu danh tiếng toàn cầu. Chúng tôi cam kết sử dụng tụ điện có khả năng chịu quá áp 1.1 lần và dòng cắt ngắn mạch cao để đảm bảo an toàn tuyệt đối. Bên cạnh đó, các vỏ tủ đều được thiết kế tối ưu hóa luồng khí động học để tụ luôn mát khi vận hành liên tục. Nếu công trình của bạn cần giải pháp phòng cháy chữa cháy, chúng tôi có thể cung cấp thêm vỏ tủ điện cứu hỏa đồng bộ với hệ thống điện tổng thể.

7.2. Dịch vụ đo đạc và tư vấn tiết kiệm năng lượng miễn phí

Khi liên hệ với NOPOMART, quý khách sẽ được kỹ sư đến tận nơi thực hiện đo đạc sóng hài và công suất phản kháng bằng thiết bị chuyên dụng. Chúng tôi sẽ lập báo cáo phân tích chi tiết và đưa ra phương án bù hiệu quả nhất, giúp tiết kiệm tối đa chi phí tiền điện hàng tháng. Ngoài ra, NOPOMART còn cung cấp các giải pháp khác như tủ điện solar để giúp doanh nghiệp tự chủ nguồn năng lượng sạch và bền vững trong tương lai.
