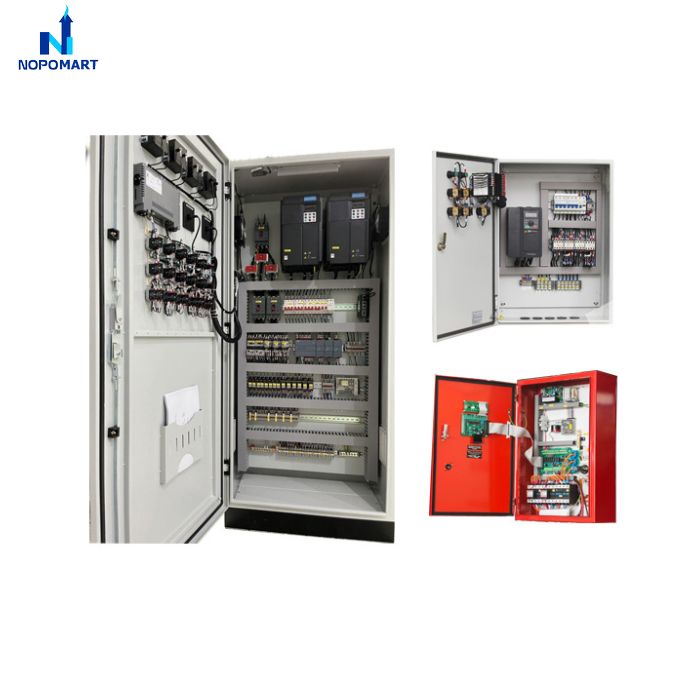

Tủ điện điều khiển động cơ

Tủ điện điều khiển động cơ đóng vai trò cốt lõi trong việc quản lý vận hành và bảo vệ các thiết bị máy móc công nghiệp tại NOPOMART. Hệ thống điều khiển thông minh này giúp tối ưu hóa công suất, ngăn ngừa sự cố điện và nâng cao hiệu suất làm việc cho toàn bộ dây chuyền sản xuất của khách hàng.

1. Các Phương Pháp Khởi Động Tủ Điện Điều Khiển Động Cơ Hiệu Quả

Việc lựa chọn phương pháp khởi động phù hợp trong tủ điện điều khiển động cơ là yếu tố quyết định đến tuổi thọ của thiết bị và độ ổn định của lưới điện. Tùy thuộc vào công suất motor và yêu cầu công nghệ, NOPOMART tư vấn các giải pháp tối ưu nhất cho doanh nghiệp.

1.1. Khởi động trực tiếp (DOL – Direct On Line)

Phương pháp này thường áp dụng cho các động cơ có công suất nhỏ dưới 7.5kW. Ưu điểm lớn nhất là cấu tạo đơn giản, chi phí lắp đặt thấp và mô men khởi động lớn. Tuy nhiên, dòng khởi động có thể cao gấp 5 đến 7 lần dòng định mức, gây sụt áp cục bộ trên lưới điện.

1.2. Khởi động Sao – Tam giác (Star-Delta)

Đây là giải pháp phổ biến nhất cho các động cơ công suất trung bình từ 7.5kW đến 45kW. Bằng cách thay đổi cấu trúc đấu nối từ hình sao sang hình tam giác, dòng khởi động được giảm xuống chỉ còn khoảng 1/3 so với khởi động trực tiếp. Điều này giúp bảo vệ hệ thống cơ khí và giảm sốc điện cho thiết bị.

1.3. Khởi động bằng biến tần (Inverter)

Biến tần là giải pháp cao cấp nhất trong hệ thống tủ MCC hiện nay. Thiết bị này cho phép thay đổi tần số và điện áp để điều khiển tốc độ động cơ linh hoạt từ 0 đến 100%. Phương pháp này loại bỏ hoàn toàn dòng khởi động đột ngột, tiết kiệm điện năng từ 20% đến 40% và giảm hao mòn cơ khí tối đa.

2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Tủ Điện Điều Khiển Động Cơ

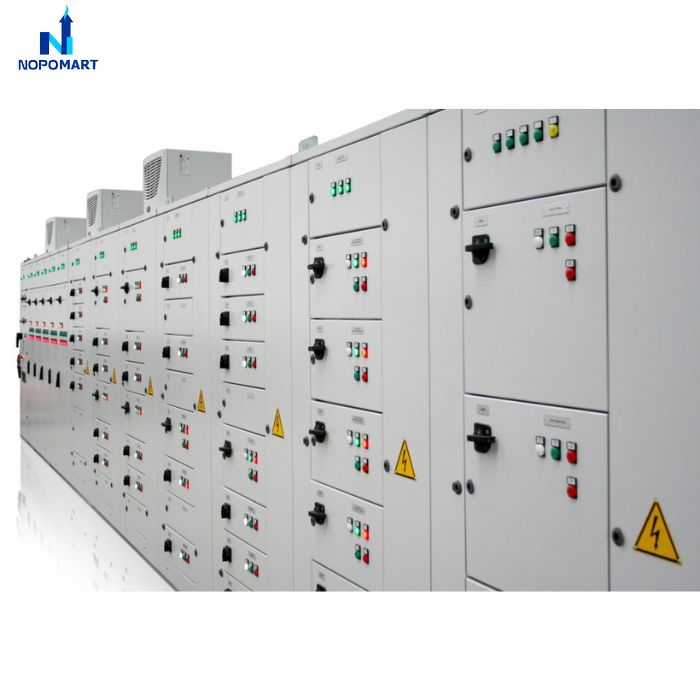

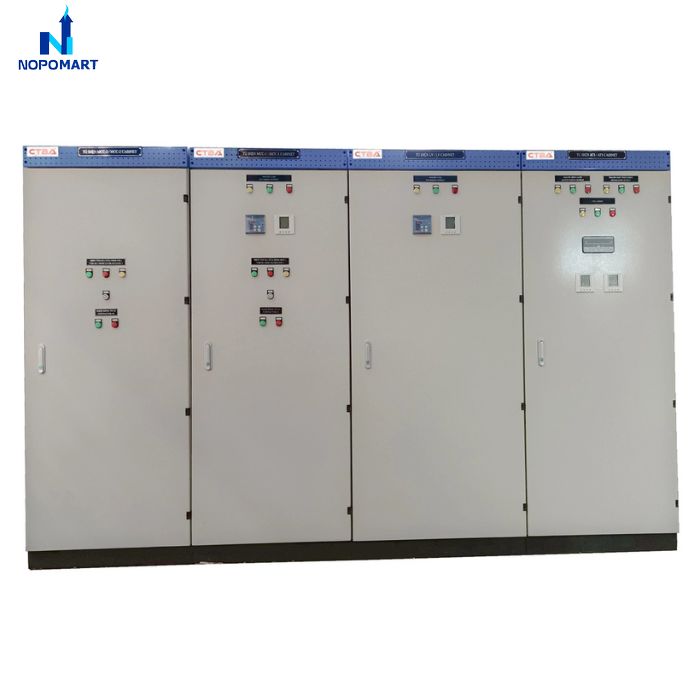

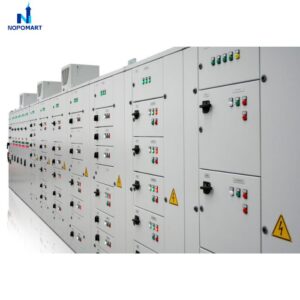

Tủ điều khiển bơm hay còn gọi là tủ MCC (Motor Control Center) được thiết kế để quản lý tập trung nhiều động cơ cùng lúc. Cấu trúc của tủ phải đảm bảo các tiêu chuẩn về an toàn điện theo TCVN 7997:2009 nhằm bảo vệ người vận hành và thiết bị trong điều kiện khắc nghiệt.

2.1. Các thành phần chính trong tủ điện điều khiển động cơ

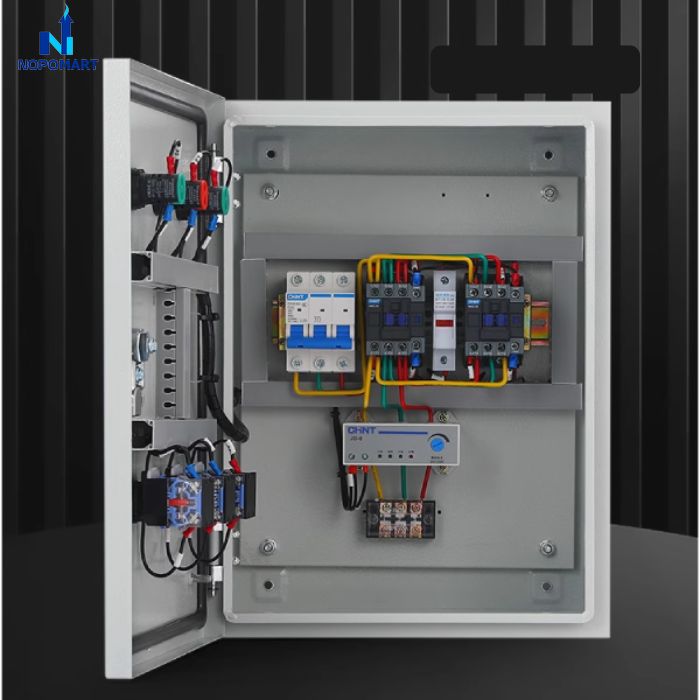

Một bộ tủ điện tiêu chuẩn do NOPOMART lắp đặt thường bao gồm các module thiết bị sau:

• Vỏ tủ điện: Được gia công từ thép sơn tĩnh điện hoặc inox 304, có khả năng chống ăn mòn và bảo vệ thiết bị bên trong khỏi tác động môi trường.

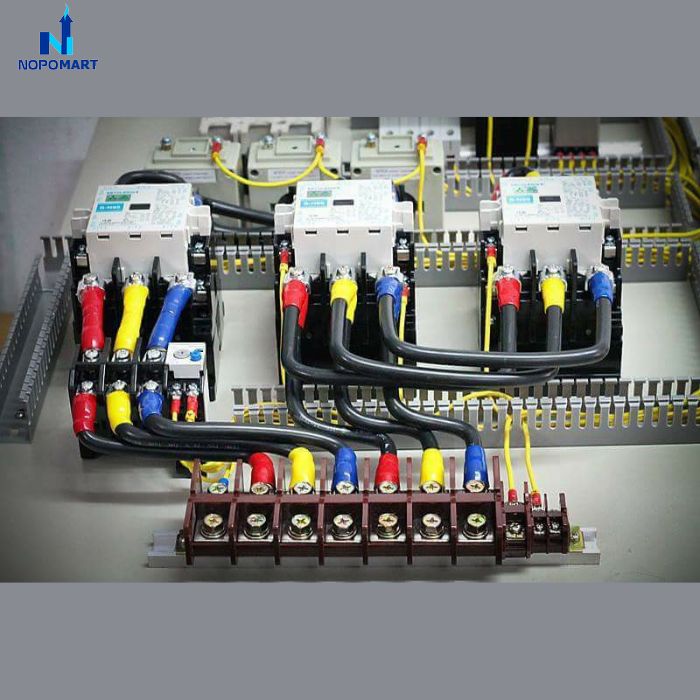

• Thiết bị đóng cắt: Bao gồm MCB, MCCB từ các thương hiệu uy tín như Schneider, LS, ABB giúp ngắt mạch khi có sự cố ngắn mạch hoặc quá tải.
• Bộ điều khiển trung tâm: Sử dụng PLC hoặc các rơ le thông minh để lập trình kịch bản vận hành tự động theo thời gian hoặc cảm biến.
• Thiết bị bảo vệ: Rơ le nhiệt, rơ le bảo vệ mất pha, đảo pha và chống dòng rò đảm bảo động cơ không bị cháy khi gặp sự cố điện lưới.

2.2. Nguyên lý vận hành thông minh của tủ điện điều khiển động cơ

Khi cấp nguồn, bộ điều khiển sẽ kiểm tra các thông số đầu vào như điện áp, dòng điện. Nếu các chỉ số nằm trong phạm vi an toàn, tín hiệu điều khiển sẽ kích hoạt Contactor hoặc biến tần để khởi động động cơ theo quy trình đã thiết lập. Trong suốt quá trình hoạt động, các cảm biến sẽ liên tục gửi dữ liệu về trung tâm để giám sát tải. Nếu phát hiện dòng điện vượt ngưỡng cho phép, hệ thống sẽ tự động ngắt nguồn trong mili giây để bảo vệ cuộn dây động cơ.

3. Báo Giá Lắp Đặt Tủ Điện Điều Khiển Động Cơ Theo Yêu Cầu

Chi phí lắp đặt tủ điện điều khiển động cơ phụ thuộc vào rất nhiều yếu tố như công suất motor, thương hiệu linh kiện và tính năng tự động hóa. NOPOMART cam kết cung cấp bảng giá minh bạch, cạnh tranh nhất thị trường với dịch vụ bảo hành dài hạn.

3.1. Các yếu tố ảnh hưởng đến báo giá tủ điện điều khiển động cơ

Để nhận được báo giá chính xác, khách hàng cần xác định rõ các thông số kỹ thuật cơ bản:

• Tổng công suất các động cơ cần điều khiển (kW hoặc HP).
• Loại vỏ tủ (lắp đặt trong nhà hay ngoài trời).
• Mức độ tự động hóa (điều khiển tay hay tích hợp PLC, màn hình HMI).
• Nguồn gốc linh kiện (Châu Âu, Nhật Bản hay Hàn Quốc).

3.2. Bảng giá tham khảo các dòng tủ điều khiển động cơ phổ biến

Dưới đây là bảng giá ước tính cho các dòng tủ điện điều khiển thông dụng tại NOPOMART (Giá có thể thay đổi tùy theo yêu cầu cụ thể của dự án):

4. Lợi Ích Vượt Trội Khi Sử Dụng Hệ Thống Tủ Điện Điều Khiển Động Cơ

Việc đầu tư một tủ điện điều khiển động cơ chất lượng cao mang lại giá trị kinh tế và vận hành bền vững cho doanh nghiệp. Thay vì điều khiển thủ công rủi ro, hệ thống tự động hóa giúp kiểm soát mọi thông số vận hành một cách chính xác tuyệt đối.

4.1. Bảo vệ động cơ toàn diện

Động cơ là tài sản có giá trị cao trong sản xuất. Tủ điện giúp ngăn ngừa các lỗi phổ biến như: quá tải, ngắn mạch, mất pha, thấp áp hoặc quá áp. Theo thống kê kỹ thuật, các động cơ được bảo vệ bằng tủ điện tiêu chuẩn có tuổi thọ cao hơn 60% so với việc đấu nối trực tiếp vào nguồn lưới.

4.2. Vận hành ổn định và tiết kiệm nhân lực

Với các tính năng lập trình thông minh, hệ thống có thể tự động điều chỉnh công suất theo nhu cầu thực tế. Ví dụ, trong hệ thống cấp nước, tủ điện sẽ điều khiển bơm hoạt động mạnh khi áp suất thấp và giảm tốc khi áp suất đủ, giúp tiết kiệm điện năng đáng kể. Ngoài ra, việc điều khiển tập trung tại một vị trí giúp giảm bớt nhân công vận hành và hạn chế các sai sót do yếu tố con người.

4.3. Tích hợp linh hoạt với các hệ thống điện khác

Tủ điện MCC dễ dàng kết nối với các hệ thống phụ trợ khác. Chẳng hạn, trong các tòa nhà cao tầng, tủ điều khiển bơm sẽ được kết nối với tủ điện ATS để đảm bảo hệ thống chữa cháy luôn có điện ngay cả khi mất nguồn lưới. Hoặc tại các khu công nghiệp, việc kết hợp với tủ điện tổng MSB giúp quản lý năng lượng toàn diện cho toàn nhà máy.

5. Hướng Dẫn Lựa Chọn Và Bảo Trì Tủ Điện Điều Khiển Động Cơ

Để hệ thống vận hành êm ái và bền bỉ theo thời gian, việc lựa chọn đúng thiết bị ngay từ đầu và duy trì công tác bảo trì định kỳ là cực kỳ quan trọng. NOPOMART cung cấp quy trình chuyên nghiệp giúp khách hàng an tâm sử dụng sản phẩm.

5.1. Cách tính toán chọn thiết bị bảo vệ

Để lựa chọn thiết bị cho một động cơ 22kW (30HP), chúng ta có thể thực hiện tính toán cơ bản như sau:

• Dòng điện định mức (I): I = P / (1.732 * U * Cos phi * Hiệu suất). Với động cơ 22kW, dòng điện định mức xấp xỉ 42A.
• Chọn MCCB: Thường chọn cao hơn 1.25 đến 1.5 lần dòng định mức. Do đó, chọn MCCB loại 63A.
• Chọn Contactor: Nên chọn dòng điện định mức của Contactor bằng hoặc lớn hơn dòng điện định mức của động cơ (chọn loại 50A hoặc 65A).
• Chọn Tiết diện dây dẫn: Với dòng 42A, nên sử dụng dây cáp đồng tiết diện tối thiểu 10mm2 để đảm bảo an toàn nhiệt.

5.2. Quy trình bảo trì định kỳ 6 tháng một lần

Việc bảo trì đúng cách giúp phát hiện sớm các nguy cơ hỏng hóc, tránh việc dừng máy đột ngột gây thiệt hại kinh tế. Các bước thực hiện bao gồm:

1. Kiểm tra độ chặt của các đầu cốt và vít nối dây điện để tránh tình trạng Move gây phát nhiệt.
2. Sử dụng máy hút bụi công nghiệp làm sạch bụi bẩn bám trên linh kiện và khe thông gió của biến tần.
3. Kiểm tra hoạt động của các quạt làm mát vỏ tủ.
4. Đo đạc dòng điện vận hành thực tế so với dòng định mức để kiểm tra tình trạng sức khỏe của motor.
5. Thử nghiệm các tính năng bảo vệ như nhấn nút Test trên rơ le dòng rò hoặc kiểm tra rơ le nhiệt.

5.3. Các câu hỏi thường gặp khi lắp đặt tủ điện điều khiển động cơ

Hỏi: Tại sao tủ điện điều khiển động cơ của tôi hay bị nhảy MCB mặc dù không thấy quá tải?

Trả lời: Nguyên nhân có thể do dòng khởi động quá cao hoặc do cài đặt thông số bảo vệ chưa chính xác. Ngoài ra, việc rò rỉ điện ra vỏ máy cũng có thể khiến thiết bị bảo vệ ngắt mạch để đảm bảo an toàn.

Hỏi: Có thể dùng chung một tủ điện cho nhiều động cơ khác công suất không?

Trả lời: Hoàn toàn có thể. Tuy nhiên, mỗi động cơ cần được trang bị các thiết bị bảo vệ riêng biệt (MCB, rơ le nhiệt) phù hợp với công suất của chính nó để đảm bảo an toàn tuyệt đối.

Hy vọng bài viết này đã cung cấp cho quý khách cái nhìn chi tiết nhất về hệ thống tủ điện điều khiển động cơ. Với đội ngũ kỹ sư chuyên môn cao, NOPOMART luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc thiết kế và lắp đặt những hệ thống điện an toàn, hiện đại và hiệu quả nhất.
